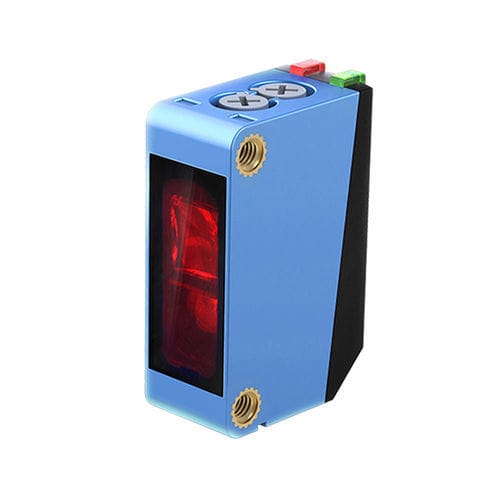

Sensor fotoelétrico com supressão de fundo CPY-DBR250P3-A

quadradoluz vermelha

Produto
O CPY-DBR250P3-A é um sensor fotoelétrico de supressão de fundo para detecção de objetos industriais, com alcance de 0–250 mm, saída PNP e alimentação DC 12–24 V.

Características principais

• Faixa de detecção: 0–250 mm
• Formato da carcaça: pequeno retangular
• Princípio de detecção: supressão de fundo
• Dimensões: 21 x 12 x 32 mm
• Saída: PNP, NO/NC selecionável
• Tensão de alimentação: DC 12–24 V

Especificações detalhadas

• Comprimento do cabo: 0,5 m
• Direção de detecção: frontal
• Frequência de resposta: 500 Hz
• Tempo de resposta: 1 ms
• Fonte de luz: luz vermelha
• Acessórios: manual, suporte de montagem, parafusos de montagem, chave de fenda de ajuste, certificado
• Histérese: inferior a 10% da distância de detecção
• Objeto de teste padrão: papel branco pintado 300 x 300 mm
• Materiais: carcaça ABS; lente/visor PC; cabo PVC

Parâmetros mecânicos / elétricos

• Tipo de saída: PNP, NO/NC
• Tensão de alimentação: DC 12–24 V
• Modo de alimentação: três fios DC
• Grau de proteção: IP65
• Conexão: conector M12
• Tipo de sinal: saída de comutação
• Modos de operação: Light ON / Dark ON
• Consumo de corrente: < 25 mA
• Indicadores: LED de operação (laranja), LED de estabilidade (verde)
• Proteção: proteção contra curto-circuito
• Tensão residual: < 3 V
• Corrente de carga: < 100 mA (tensão residual < 3 V com 2 m de cabo)
• Resistência de isolamento: > 20 MΩ (DC 500 V)
• Resistência a impactos: 300 m/s², 10 vezes X, Y, Z
• Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes carregadas e carcaça
• Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, 2 h X, Y, Z
• Peso: aprox. 35 g

Ambiente de operação

• Temperatura de operação: -25 °C a 55 °C
• Humidade operação/armazenamento: 35–85% RH (sem condensação)
• Iluminação ambiente: < 10 000 lx

Especificações técnicas

• Modelo: CPY-DBR250P3-A
• Alcance de detecção: 0–250 mm
• Dimensões: 21 x 12 x 32 mm
• Alimentação: DC 12–24 V
• Saída: PNP, NO/NC
• Tempo de resposta: 1 ms (500 Hz)
• Grau de proteção: IP65
• Conexão: conector M12
• Materiais: carcaça ABS, lente/visor PC, cabo PVC
• Comprimento do cabo: 0,5 m
• Peso: aprox. 35 g
