Sensor fotoelétrico retrorreflexivo CPY-RMR4MN3
retrorrefletor polarizadoretangularluz vermelha

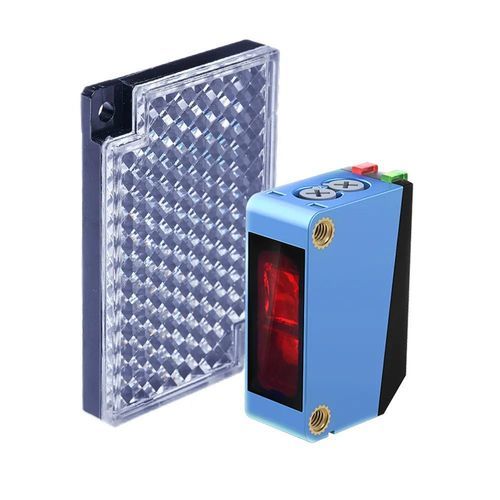

Sensor fotoelétrico retrorreflexivo - CPY-RMR4MN3 - CHANKO SENSOR - retrorrefletor polarizado / retangular / luz vermelha
Sensor fotoelétrico retrorreflexivo - CPY-RMR4MN3 - CHANKO SENSOR - retrorrefletor polarizado / retangular / luz vermelha
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
retrorreflexivo, retrorrefletor polarizado
Configuração
retangular
Tipo de feixes
luz vermelha
Outras características
compacto, de plástico, polarizado
Alcance máximo

MÁX: 4 m
(13'01" )

MÍN: 0 m
(0'00" )

Descrição

Visão geral do produto
  • Modelo: CPY-RMR4MN3
  • Série: sensores fotoelétricos CPY
  • Distância de detecção: 0–4 m
  • Formato: compacto retangular
  • Princípio de detecção: retroreflexão polarizada
  • Dimensões: 21 × 12 × 32 mm
  • Saída: NPN NO/NC
  • Tensão de alimentação: DC 12–24 V


Acessórios
  • Manual do produto
  • Refletor
  • Suporte de montagem
  • Parafusos de montagem
  • Chave de ajuste
  • Certificado


Especificações técnicas
  • Distância de detecção: 0–4 m
  • Formato: compacto retangular
  • Princípio: retroreflexão polarizada
  • Dimensões: 21 × 12 × 32 mm
  • Comprimento do cabo: 2 m
  • Direção de detecção: frontal
  • Frequência de resposta: 500 Hz
  • Tempo de resposta: 1 ms
  • Tipo de fonte luminosa: luz vermelha
  • Ângulo do feixe: ≤ 2°
  • Alvo padrão: objeto opaco φ ≥ 75 mm
  • Materiais: carcaça ABS; lente/visor PC; cabo PVC


Parâmetros mecânicos / elétricos
  • Saída: NPN NO/NC
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: DC três fios
  • Nível de proteção: IP65
  • Conexão: cabo moldado
  • Tipo de sinal: chaveamento
  • Modo de operação: Light ON / Dark ON
  • Consumo de corrente: < 25 mA
  • Indicadores: operação (vermelho), estabilidade (verde)
  • Circuito de proteção: proteção contra curto-circuito
  • Tensão residual: < 3 V
  • Corrente de carga: ≤ 100 mA (tensão residual < 3 V com cabo de 2 m)
  • Resistência de isolamento: > 20 MΩ (DC 500 V)
  • Ajuste de sensibilidade: potenciômetro de uma volta
  • Resistência a choque: 300 m/s², X/Y/Z 10 vezes
  • Resistência dielétrica: AC 1000 V 50/60 Hz 1 min (parte energizada vs carcaça)
  • Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Peso: aprox. 35 g


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Umidade operação/armazenamento: 35–95 % UR (sem condensação)
  • Iluminação ambiente: ≤ 10000 lx


Principais especificações
  • Modelo: CPY-RMR4MN3
  • Tipo: sensor fotoelétrico retrorefletor polarizado
  • Distância de detecção: 0–4 m
  • Alimentação: DC 12–24 V, três fios
  • Saída: NPN NO/NC
  • Proteção: IP65
  • Dimensões: 21 × 12 × 32 mm
  • Comprimento do cabo: 2 m
  • Resposta: 500 Hz / 1 ms
  • Peso: ≈ 35 g
