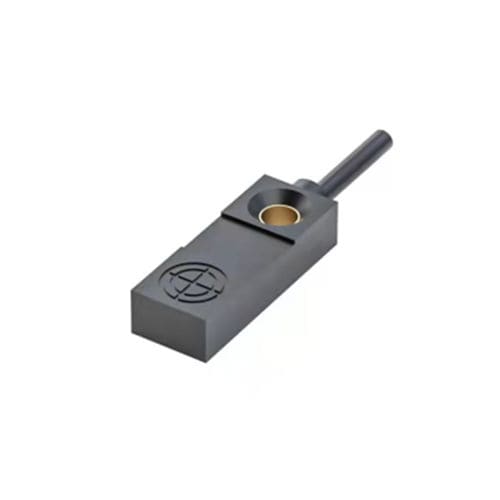

Sensor de proximidade indutivo CL10-FNF3DN2
planoNPN12 Vcc

Sensor de proximidade indutivo - CL10-FNF3DN2 - CHANKO SENSOR - plano / NPN / 12 Vcc
Sensor de proximidade indutivo - CL10-FNF3DN2 - CHANKO SENSOR - plano / NPN / 12 Vcc
Sensor de proximidade indutivo - CL10-FNF3DN2 - CHANKO SENSOR - plano / NPN / 12 Vcc - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
indutivo
Formato
plano
Sinal de saída
NPN
Tensão de alimentação
24 Vcc, 12 Vcc
Montagem
não faceado
Grau de proteção
IP67
Outras características
de 3 fios
Faixa de medição

MÁX: 3 mm
(0,12 in)

MÍN: 0 mm
(0 in)

Temperatura de processo

MÁX: 70 °C
(158 °F)

MÍN: -25 °C
(-13 °F)

Descrição

Produto
  • Tipo: Sensor indutivo de proximidade ultra-compacto
  • Distância de detecção: 3 mm
  • Formato: Plano
  • Princípio de detecção: Indutivo (alvos metálicos)
  • Dimensões: 10 × 6 × 30 mm
  • Saída: NPN NC


Especificações técnicas
  • Distância de detecção: 3 mm
  • Frequência de resposta: 600 Hz
  • Tempo de resposta: 800 μs
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de detecção: Superior
  • Alvo padrão: Ferro 10 × 10 × 1 mm
  • Histérese: <10% da distância de detecção
  • Deriva térmica: ±10% em -25 a +70°C (ref. +23°C)
  • Materiais: Carcaça ABS resistente ao calor; Cabo PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: NPN NC (comutação)
  • Tensão de alimentação: DC 12–24 V
  • Fiação: 3 fios DC
  • Grau de proteção: IP67
  • Conexão: Cabo moldado
  • Tipo de sinal: Binário (chave)
  • Modo de operação: Normalmente fechado
  • Instalação: Não embutível
  • Consumo de corrente: ≤15 mA
  • Indicador: LED vermelho de saída
  • Circuitos de proteção: Proteção contra curto-circuito e surtos
  • Efeito da tensão: variação ±15% → alteração ≤±1% na distância de detecção
  • Corrente máxima de carga: ≤100 mA
  • Resistência de isolamento: ≥50 MΩ (DC 500 V)
  • Resistência a choques: 500 m/s², 3 choques por eixo
  • Rigidez dielétrica: AC 1000 V 50/60 Hz, 1 min entre partes vivas e carcaça
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
  • Peso: 26,5 g


Ambiente de operação
  • Temperatura de operação: -25 a +70°C


Série / especificações técnicas
  • Série/modelo: CL10 series
  • Código do modelo: CL10-FNF3DN2
  • Distância de detecção: 3 mm
  • Princípio de detecção: Indutivo (alvos metálicos)
  • Dimensões: 10 × 6 × 30 mm
  • Comprimento do cabo: 2 m (moldado)
  • Saída: NPN NC, comutação
  • Alimentação: DC 12–24 V, 3 fios DC
  • Grau de proteção: IP67
  • Frequência/tempo de resposta: 600 Hz / 800 μs
  • Materiais: Carcaça ABS resistente ao calor, cabo PVC
  • Temperatura de operação: -25 a +70°C
  • Peso: 26,5 g
