Sensor de proximidade capacitivo CC18-RN15AK1
cilíndricoM18com função de comutação

Sensor de proximidade capacitivo - CC18-RN15AK1 - CHANKO SENSOR - cilíndrico / M18 / com função de comutação
Sensor de proximidade capacitivo - CC18-RN15AK1 - CHANKO SENSOR - cilíndrico / M18 / com função de comutação
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tecnologia
capacitivo
Formato
cilíndrico
Diâmetro
M18
Sinal de saída
com função de comutação, de 2 fios
Tensão de alimentação
CA
Montagem
não faceado
Material
em PVC
Grau de proteção
IP67
Outras características
sem contato
Faixa de medição

1,5 cm
(0,59 in)

Temperatura de processo

MÁX: 70 °C
(158 °F)

MÍN: -25 °C
(-13 °F)

Descrição

Nome do produto
CC18-RN15AK1 (série CC18 sensor de proximidade capacitivo)

Visão geral
  • Tipo de produto: Standard
  • Distância de deteção: 15 mm
  • Forma: Cilíndrica
  • Princípio de deteção: Capacitivo
  • Rosca / dimensão: M18
  • Saída: AC 2 fios, NA (normalmente aberto)
  • Comprimento do cabo: 2 m, cabo moldado


Especificações técnicas
  • Direção de deteção: Frontal
  • Frequência de comutação: 25 Hz
  • Tempo de resposta: 20 ms
  • Alvos detectáveis: Não metálicos (alvo padrão: ferro 45×45×1 mm)
  • Acessórios: Porcas ×2, certificado de conformidade
  • Histérese: ≤ 15 % da distância de deteção
  • Deriva térmica: −25 a +70 °C, variação ≤ ±10 % referida a +23 °C
  • Materiais: Carcaça: PBT; Cabo: PVC


Parâmetros mecânicos / elétricos
  • Tipo de saída: AC 2 fios, NA
  • Tensão de alimentação: AC 24–220 V
  • Modo de alimentação: AC 2 fios
  • Grau de proteção: IP67
  • Ligação: Cabo moldado
  • Tipo de sinal: Comutação
  • Modo de funcionamento: Normalmente aberto
  • Instalação: Não embutida
  • Indicador: LED de saída vermelho
  • Influência da tensão: Variação ±15 % → variação da distância ≤ ±1 %
  • Resistência de isolamento: ≥ 50 MΩ (DC 500 V)
  • Capacidade de comutação: 5–200 mA
  • Corrente de fuga: ≤ 2,5 mA
  • Resistência a impactos: 500 m/s², 3 vezes X/Y/Z
  • Tensão de ensaio: AC 1000 V, 50/60 Hz, 1 min entre partes energizadas e carcaça
  • Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h X/Y/Z
  • Peso: aprox. 88 g


Ambiente de funcionamento
  • Temperatura de operação: −25 a +70 °C


Aplicações recomendadas
  • Indústria eletrónica 3C
  • Sistemas de estacionamento automatizados / em altura
  • Logística e armazenagem


Características / Dados técnicos
  • Série: CC18
  • Modelo: CC18-RN15AK1
  • Tipo de produto: Sensor de proximidade capacitivo standard
  • Distância de deteção: 15 mm
  • Carcaça: M18 (cilíndrica)
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de deteção: Frontal
  • Frequência de comutação: 25 Hz
  • Tempo de resposta: 20 ms
  • Tipo de alvo: Não metálico (objeto de teste padrão: ferro 45×45×1 mm)
  • Acessórios: Porcas ×2, certificado
  • Histérese: ≤ 15 %
  • Intervalo de temperatura: −25 a +70 °C; variação ±10 % referida a +23 °C
  • Material da carcaça: PBT; cabo: PVC
  • Alimentação: AC 24–220 V (2 fios)
  • Saída: Comutação (AC 2 fios, NA), 5–200 mA, fuga ≤ 2,5 mA
  • Proteção: IP67
  • Instalação: Não embutida
  • Indicação: LED vermelho
  • Isolamento: ≥ 50 MΩ (DC 500 V)
  • Tensão de ensaio: AC 1000 V, 1 min
  • Impacto: 500 m/s², 3× por eixo
  • Vibração: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
  • Peso: ≈ 88 g

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da CHANKO SENSOR
Mais informações no site da CHANKO SENSOR

Outros produtos CHANKO SENSOR

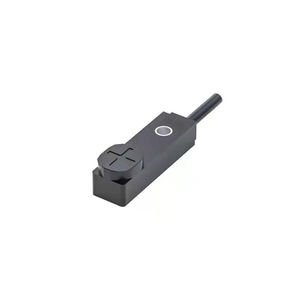

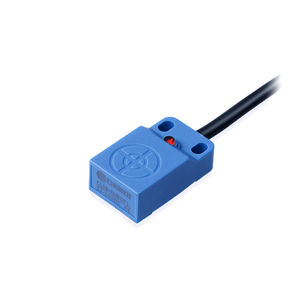

CL Series Flat Inductive proximity sensor
