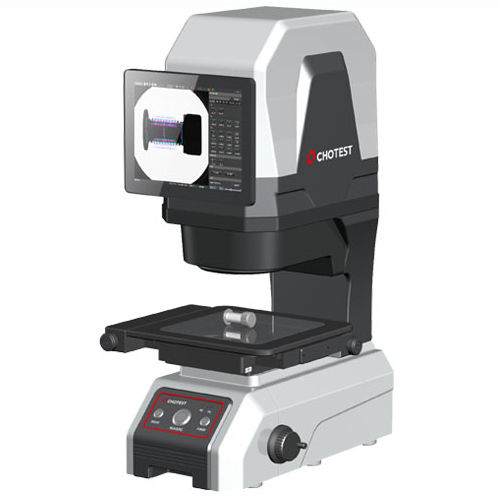

Máquina de medição de contorno VX3200D
de geometriade diâmetroangular

máquina de medição de contorno
máquina de medição de contorno
máquina de medição de contorno
máquina de medição de contorno
Guardar nos favoritos
Comparar


Características

Grandeza física
de contorno, de geometria, de diâmetro, angular, de comprimento
Tecnologia
de vídeo, visão, visual
Produto medido
de peças, para eixo, de ferramentas, de rolamento, para PCI, para bielas
Aplicações
para aplicações industriais, para controle, para aplicações médicas, para eletrônica, para calibração, para laboratório, para a indústria automotiva, para rosca, para linha de produção
Outras características
CNC, automática, de alta precisão, sem contato, dimensional, compacta, contínua, de 2 eixos, geométrica

Descrição

Item No.: VX3200D Nome do produto: Máquina de Medição Flash Imagem Senor: 5M CMOS Campo de view:W130mm×L130mm & L200mm×L200mm Profundidade do campo: 3mm & 30mm Distância de trabalho: 120mm Precisão: ±2μm(Sem costura) & ±5μm(Sem costura) Resolução: 0.1μm Capacidade de carga: 5kg Tamanho(CxLxA): 500×325×760mm Peso: 41kg Descrição Baseada no princípio de medição visual com algoritmos de análise de imagem de precisão, equipada com lente óptica telecêntrica dupla com elevada profundidade de campo, a série VX3000 de Máquinas de Medição Flash consegue uma medição dimensional rápida através de uma operação de uma tecla. A série VX3000 é adequada para medições dimensionais precisas nas áreas de máquinas, eletrônica, moldes, moldagem por injeção, hardware, borracha, aparelhos elétricos de baixa tensão, materiais magnéticos, estampagem de precisão, conectores, terminais, telefones celulares, eletrodomésticos, placas de circuito impresso, equipamentos médicos, relógios, ferramentas de corte, etc. Aplicações O software VisionX fornece até 80 ferramentas de análise de extração, incluindo [Extração de Recursos] (como pontos máximos, linhas centrais, arcos, picos, etc.), [Ferramentas Acessórias] (como qualquer ponto & linha & círculo, linha reta ajustada, círculo de ajuste, tangente, círculo inscrito, etc.), [Etiquetagem Inteligente], [tolerância de forma] , especial [Ferramenta de Aplicação] (como distância de passo, ângulo de passo, ranhura, rosca, cruz redonda, ângulo para baixo, cantos arredondados, etc.) Os resultados das medições e seus principais valores estatísticos (como média, σ, 3σ, 6σ, Ca, Cp, Cpk, etc.) serão automaticamente registrados e arquivados. Os operadores podem seleccionar diferentes condições de filtragem para a extracção do histórico.

---
