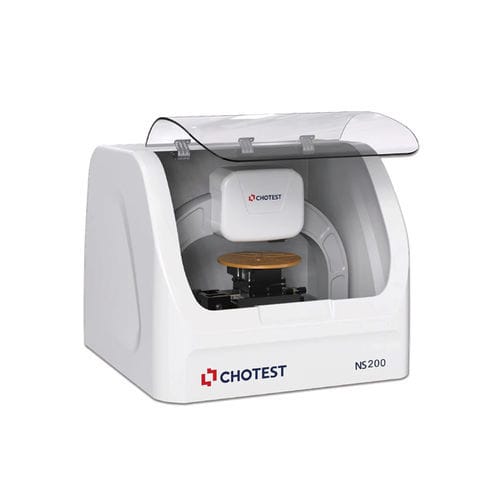

Profilômetro com estilete NS200

para medição da rugosidade de superfíciespara controlede laboratório

O perfilador nano por palpador NS200 é um instrumento de medição por contato para rugosidade superficial, medição de perfis microscópicos, altura de degrau micro‑nano e espessura de filme. Emprega um sensor de deslocamento sub‑ångström, aquisição de sinal de ruído ultra‑baixo, controlo fino de movimento e algoritmos de calibração avançados, proporcionando força de contacto muito reduzida e aplicabilidade a diferentes reflexões de superfície, materiais e durezas — adequado para inspeção em semicondutores, LEDs, solar, MEMS, ecrãs táteis, automóvel e equipamento médico.

Aplicação

• Semicondutor
  • Altura de degrau de filme depositado
  • Altura de degrau de resist de filme fino
  • Medição da taxa de gravação
  • Polimento químico‑mecânico (corrosão, picadas, flexão)
• Grande substrato
  • Proeminência e altura de degrau de PCB
  • Revestimento de janelas
  • Máscara de wafer
  • Revestimento do chuck de wafer
  • Placa de polimento
• Substrato de vidro e ecrã
  • AMOLED
  • Medição de altura de degrau durante o desenvolvimento de painéis LCD
  • Medição de espessura para filme de painel tátil e filmes finos de revestimento solar
• Filme em componentes flexíveis
  • Fotodetector orgânico
  • Filmes orgânicos impressos em filme e vidro
  • Traços de cobre em ecrãs táteis

Características / especificações técnicas

• Modelo: NS200 (também disponível NS200‑D)
• Observação da amostra - Vista frontal: câmara colorida 5MP F.O.V. 2.2 × 1.7 mm (NS200) / câmara colorida 5MP F.O.V. 10 × 13.4 mm (NS200‑D)
• Observação da amostra - Vista lateral: câmara colorida 5MP F.O.V. 2 × 2.68 mm (NS200‑D), não aplicável ao NS200
• Sensor: LVDC de inércia ultra‑baixa
• Força de medição: 1–50 mg ajustável
• Estilete: raio da ponta 2 μm, ângulo 60°
• Alcance de deslocamento XY: X/Y motorizados 150 mm × 150 mm, nivelamento ajustável manualmente
• Placa R-θ da amostra: motorizada, rotação contínua 0–360°
• Chuck de vácuo: chuck de vácuo de 6 polegadas
• Comprimento de varredura único: 55 mm
• Alcance máximo de varredura: 150 mm (deslocamento XY) + 55 mm alcance de varredura; alcance máximo 8"
• Altura máxima da amostra: 50 mm
• Tamanho máximo do wafer: 200 mm (8")
• Repetibilidade da altura de degrau*: 5 Å @ alcance 330 μm / 10 Å @ alcance 1 mm (medição de altura 1 μm, 1δ)
• Alcance do sensor: 330 μm ou 1050 μm (a sonda de 330 μm é magnética; escolha 330 μm a menos que seja necessário alcance ultra‑grande)
• Velocidade de varredura: 2 μm/s a 10 mm/s
• Pontos máximos de amostragem por varredura: 12 000
• Tamanho (C × L × A): NS200: 640 × 610 × 500 mm; NS200‑D: 640 × 650 × 530 mm
• Peso: 40 kg
• Entrada: AC 100–240 V, 50/60 Hz, 200 W
• Ambiente de trabalho: Humidade 30–40% RH (sem condensação); Temperatura 16–25 °C (flutuação < 2 °C/h); Vibração do solo: 6.35 μm/s (1–100 Hz); Ruído áudio ≤ 80 dB; Fluxo laminar de ar ≤ 0.508 m/s (fluxo descendente)
• Notas: Dados de repetibilidade medidos em laboratório padrão VC-C com mesa antivibração; se estas condições não forem cumpridas, os dados de repetibilidade serão duplicados.
