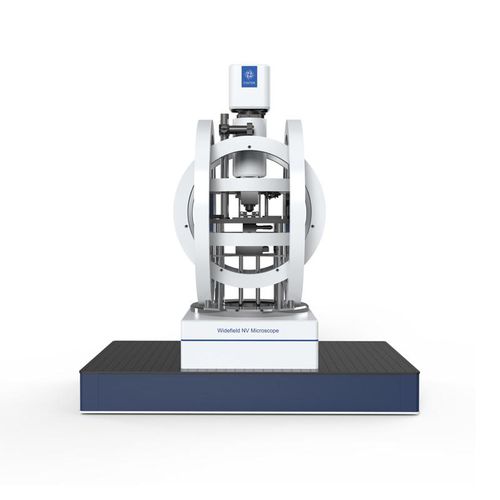

Microscópio de diamante quântico Diamond V

de laboratóriode mediçãoa laser

O Microscópio Quântico de Diamante CIQTEK (QDM) é uma ressonância magnética de campo alargado baseada no princípio da ressonância magnética de spin no centro de vacância de azoto do diamante (centro NV). O estado quântico de spin dos defeitos de luminescência do centro NV é suscetível aos campos de micro-ondas e magnéticos estáticos circundantes e pode ser lido utilizando um laser. A medição da distribuição do campo magnético ou de micro-ondas em torno da amostra utilizando centros NV permite a obtenção de imagens magnéticas microscópicas quantitativas não destrutivas com elevada resolução espacial, um grande campo de visão, uma grande gama dinâmica de campos magnéticos detectáveis e uma rápida velocidade de imagem. É também compatível com ambientes de ensaio ambiente até ambientes extremos criogénicos e de vácuo. Resolução espacial ultra-elevada Aquisição de imagens magnéticas quantitativamente não invasivas Grande campo de visão Imagens rápidas As rochas geológicas têm propriedades magnéticas diferentes desde a sua formação pela magnetização do campo geomagnético. Ao pesquisar os restos de magnetismo em amostras geológicas, podemos compreender a força e o quadrado do campo magnético da Terra no passado. Geralmente, este magnetismo é medido através da medição do volume em amostras de milímetros a centímetros para analisar o momento magnético líquido. No entanto, à escala do submilímetro, as amostras geológicas são muitas vezes heterogéneas na sua estrutura, e apenas uma pequena fração de partículas ferromagnéticas transportam magnetismo. Microscópio de diamante quântico CIQTEK com a sensibilidade de medição magnética de 5μT√HZ, resolução espacial de 400 nm e campo de visão de 1 mm², para que as amostras geológicas possam ser magnetizadas remanentes e obter imagens de magnetização por indução.
