Motor sem escovas BD-1350

CC24 Vcompacto

Nome do produto

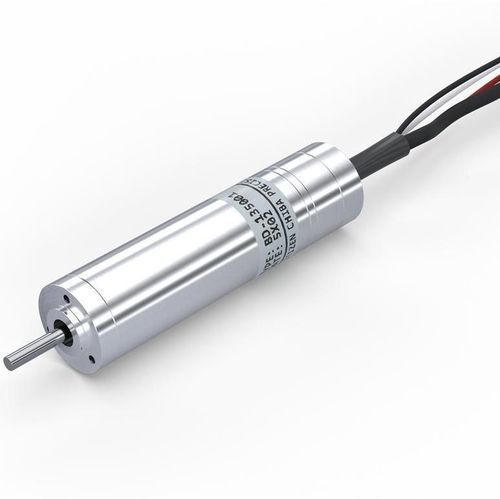

BD-1350 — motor DC para aplicações industriais/de precisão (Fabricante: CITIZEN CHIBA PRECISION CO.,LTD.)

Visão geral
O BD-1350 é um motor DC compacto de 2 polos projetado para aplicações industriais de precisão. As especificações foram obtidas com um dissipador de alumínio (57×57×5t) fixado na flange do motor. Redutores e encoders incrementais magnéticos estão disponíveis como opcionais. Os drivers padrão da série BSD-36 são configurados de fábrica com velocidade máxima de 5.000 rpm; opções de driver personalizadas permitem operação acima de 5.000 rpm.

Especificações principais

• Modelo: BD-1350
• Fabricante: CITIZEN CHIBA PRECISION CO.,LTD.
• Número de polos: 2
• Tensão de alimentação: 24 ± 5 % V
• Resistência de linha: 11,9 Ω
• Constante de torque: 14,1 mN·m/A
• Constante de FEM inversa: 1,47 V/K rpm
• Velocidade sem carga: 16.500 rpm (medida com dissipador especificado)
• Velocidade nominal: 12.670 rpm (medida com dissipador especificado)
• Corrente contínua máxima: 0,33 A (medida com dissipador especificado)
• Torque contínuo máximo: 4,65 mN·m (medido com dissipador especificado)
• Potência nominal: 6,2 W (medida com dissipador especificado)
• Peso: 36 g
• Série de drivers padrão: BSD-36 (velocidade máxima padrão 5.000 rpm; configurável para velocidades superiores)

Encoder (opcional)

• Tipo: incremental magnético
• Alimentação: DC +5 V ± 5 %
• Consumo de corrente: 30 mA
• Níveis de saída: High ≥ 3,2 V / Low ≤ 1,0 V
• Corrente máxima de saída: ±20 mA
• Canais: 3 (A, B, Z)
• Impulsos por volta: 512 P/R
• Frequência máxima de resposta: 1.700 kHz
• Circuito de saída: Line driver / TTL

Motor com redutor (exemplos)
Exemplo de modelo: BD-1350□□G ZCP 1/xxx (φ13). Relações de redução e valores nominais típicos:

• Relações de redução: 4, 16, 24, 64, 96, 144*, 256*, 384*, 576*, 864*
• Torque nominal (N·m): 0,015; 0,048; 0,071; 0,152; 0,228; 0,260; 0,400; 0,400; 0,400; 0,400
• Velocidade nominal (rpm): 1.540; 381; 254; 94; 63; 55; 29; 29; 24; 17
• Potência nominal (W): 2,4; 1,9; 1,9; 1,5; 1,5; 1,5; 1,2; 1,2; 1,0; 0,7
• Comprimento L (mm): 15,1; 17,5; 17,5; 21,4; 21,4; 21,4; 25,3; 25,3; 25,3; 25,3

Observações e recomendações

• Os valores de desempenho indicados como medidos baseiam-se em testes com dissipador de alumínio (57×57×5t) montado; os valores reais dependem do driver, do encoder e das condições de montagem.
• O driver padrão da série BSD-36 está pré-ajustado para 5.000 rpm; ajustes personalizados permitem operação acima de 5.000 rpm.
• Ao selecionar relações de redução marcadas com asterisco (*), verifique o torque de saída admissível do redutor para evitar sobrecarga.
• Para gráficos de desempenho detalhados e interpretação, consulte 'Detail of the Motor Characteristics'.
