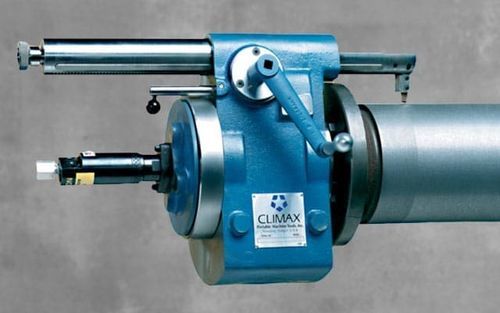

Torno manual PL3000

horizontalportátilpara usinagem de eixos

Visão geral
O torno portátil CLIMAX PL3000 realiza usinagem de eixos e pernos de rolos diretamente no local, montando‑se no eixo e girando ao seu redor, permitindo operações de torneamento precisas para manutenção e reparos sem desmontar ou transportar equipamentos, reduzindo tempos de inatividade e custos de mão de obra.

Aplicações
Plantas industriais, geração de energia, siderúrgicas e manutenção de equipamentos pesados que exigem torneamento in loco e reparos rápidos.

Vantagens do produto

• Instalação na extremidade do eixo e rotação em torno da peça para usinagem no local.
• Barra de giro maciça em aço e corpo contrabalançado que reduzem vibrações e garantem rotação suave.
• Alta capacidade de remoção de material: acionamento planetário que permite remover até 0,125 in (3,175 mm) por passagem.
• Opções de alimentação: motor elétrico 3,08 Hp (2,3 kW) ou motor pneumático 1,22 Hp (0,91 kW).
• Alcance da ferramenta: 16,0 in (406,4 mm) padrão; até 22,0 in (558,8 mm) com extensão opcional.
• Envelope de trabalho: diâmetro de oscilação 16,75 in (425,5 mm) ao redor do eixo; até 36 in (914,4 mm) da extremidade do eixo.
• Avanço axial automático: 0,003–0,011 in/rev (0,076–0,279 mm/rev) em 7 incrementos para corte controlado.
• Configuração rápida: montagem com flange de fixação cônica; requer perfuração e roscagem de quatro furos; operador experiente pode montar em menos de uma hora; parafusos de ajuste para centralização e alinhamento.

Especificações
Alcance máximo de torneamento — 22 in — 558,8 mm
Diâmetro do eixo — 4 – 11,25 in — 101,6 – 285,8 mm
Opção de alimentação — Elétrico ou Pneumático

Especificações técnicas

• Alcance máximo de torneamento: 22 in (558,8 mm).
• Faixa de diâmetro do eixo: 4 – 11,25 in (101,6 – 285,8 mm).
• Potência: elétrico 3,08 Hp (2,3 kW) ou pneumático 1,22 Hp (0,91 kW).
• Máxima remoção de material: até 0,125 in (3,175 mm) por passagem.
• Alcance da ferramenta: 16,0 in (406,4 mm) padrão; até 22,0 in (558,8 mm) com extensão.
• Envelope de trabalho: diâmetro de oscilação 16,75 in (425,5 mm); até 36 in (914,4 mm) da extremidade do eixo.
• Avanço axial automático: 0,003–0,011 in/rev (0,076–0,279 mm/rev) em 7 incrementos.
• Setores típicos: plantas industriais, geração de energia, siderúrgicas, manutenção de equipamentos pesados.
• Instalação: montagem na extremidade do eixo com flange cônica; perfuração/rosqueamento de 4 furos e ajustes de centralização necessários.
