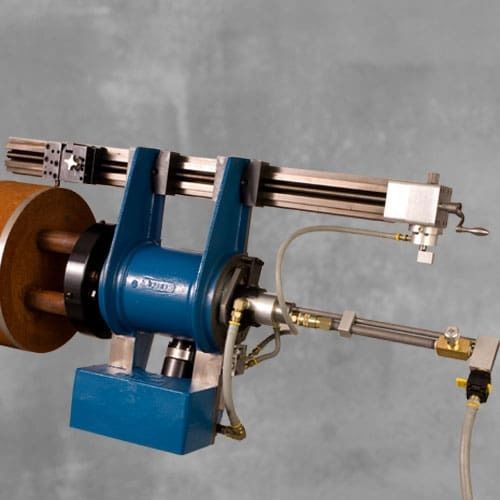

Torno com controle manual PL4000

horizontalportátilpara usinagem de eixos

Visão geral
O torno portátil CLIMAX PL4000 foi projetado para usinagem de eixos de precisão in loco quando o desmonte é impraticável e o espaço é limitado. É montado na extremidade da peça de trabalho e requer folga radial e axial mínima, proporcionando usinagem precisa para manutenção, reparo e revisão em aplicações industriais, de geração de energia e marítimas.

Vantagens do produto

• Perfil baixo — Requer apenas 12,75 polegadas (323,8 mm) de folga radial para usinagem, permitindo intervenções em espaços confinados.
• Poderoso e preciso — Executa operações de torneamento ao longo de 24,75 polegadas (628,7 mm) do eixo e pode cortar cones de até 2,5 polegadas por pé (63,5 mm por 304,8 mm) em diâmetro.
• Suporta diâmetros de eixo de 8,0 a 24,0 polegadas (203,2 – 609,6 mm). Opera dentro de um envelope de 12,0 polegadas (304,8 mm) de diâmetro ao redor do eixo e até 24,0 polegadas (609,6 mm) a partir da extremidade do eixo; 27,0 polegadas (685,8 mm) com extensor opcional.

Especificações
ESPECIFICAÇÕES | POLEGADA | MÉTRICO
Alcance máximo de torneamento | 27″ | 685,8 mm
Diâmetro do eixo | 8 – 24″ | 203,2 – 609,6 mm
Opção de alimentação | Elétrico ou pneumático | Elétrico ou pneumático

Características técnicas

• Modelo: PL4000
• Alcance máximo de torneamento: 27 in (685,8 mm)
• Faixa de diâmetros de eixo: 8,0 – 24,0 in (203,2 – 609,6 mm)
• Opções de alimentação: Elétrico ou pneumático
• Folga radial necessária (perfil baixo): 12,75 in (323,8 mm)
• Comprimento de torneamento disponível: 24,75 in (628,7 mm)
• Capacidade de cone: até 2,5 in por pé (63,5 mm por 304,8 mm) em diâmetro
• Envelope de trabalho: dentro de um diâmetro de 12,0 in (304,8 mm) ao redor do eixo e 24,0 in (609,6 mm) da extremidade; 27,0 in (685,8 mm) com extensor opcional
• Projetado para: usinagem de eixos in loco para manutenção, reparo e revisão em ambientes industriais, geração de energia e marítimos
• Barra de torneamento ajustável para flexibilidade de configuração (alcance, raio, folga de obstáculos)
• Operações adequadas: retrabalho de eixos retos e cônicos
