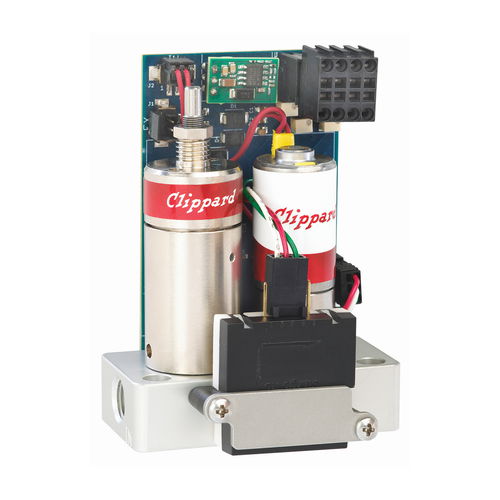

Regulador de vazão eletrônico CFC
de pressão diferencialem malha fechadapara gás

regulador de vazão eletrônico
regulador de vazão eletrônico
Guardar nos favoritos
Comparar


Características

Tecnologia
de pressão diferencial, em malha fechada
Fluido
para gás
Outras características
compacto, de precisão, industrial, em aço inoxidável, para baixa vazão, para OEM, eletrônico, com sinal de saída elétrico
Fluxo

MÁX: 15 l/min
(3,96258 us gal/min)

MÍN: 0 l/min
(0 us gal/min)

Pressão

60 psi

Diâmetro nominal

MÁX: 1,8 mm
(0,071 in)

MÍN: 0,2 mm
(0,008 in)

Descrição

Controle de fluxo preciso e linear dentro de um sistema de ciclo fechado com ultra alta resolução e repetibilidade. O controlador de fluxo Cordis utiliza um sensor de tecnologia mems de reacção extremamente rápida a montante de uma válvula proporcional, com a opção de um regulador DR-2 para um controlo preciso e preciso da pressão numa pequena embalagem. Ao contrário de outros controladores de fluxo de massa que requerem um tempo de aquecimento de 30 minutos, grandes pressões diferenciais e faixas de fluxo limitadas, o Cordis requer menos de um minuto de aquecimento, sua queda de pressão é de ≤14" H2O, e apresenta faixas de fluxo tão baixas quanto 0 a 30 sccm. As opções de controle padrão incluem 0,2 a 10 VCC, 4,32 a 20 mA, e 3,3 VCC Serial. Benefícios do Cordis Primário: - Relação Turndown 50:1 - Tamanho e peso compactos - ≤14" queda de pressão H2O - <1 minuto de aquecimento - Várias faixas de fluxo baixo - <50 ms de tempo de resposta - ≤25 resolução mV - Regulador integrado opcional - Unidade de cartões estilo OEM ou IP65 para aplicações industriais leves O controlador de fluxo Cordis utiliza um microcontrolador, sensor de fluxo integral, regulador DR-2, e uma válvula proporcional. O gás de alimentação é conectado ao regulador que mantém a pressão com precisão ao sensor de fluxo e à válvula proporcional Clippard EVP ou DVP. Conforme o comando é aumentado, o circuito comparativo abre a válvula para permitir a passagem do fluxo através do sensor de fluxo a bordo. Isto fornece um sinal de feedback ativo para que o microcontrolador satisfaça o ponto de ajuste do fluxo no processo. Se em qualquer ponto o sensor de fluxo detectar um valor maior ou menor que o comando do setpoint, a válvula proporcional modulará mais ou menos a saída para manter um controle estável e preciso do fluxo no processo.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Clippard
