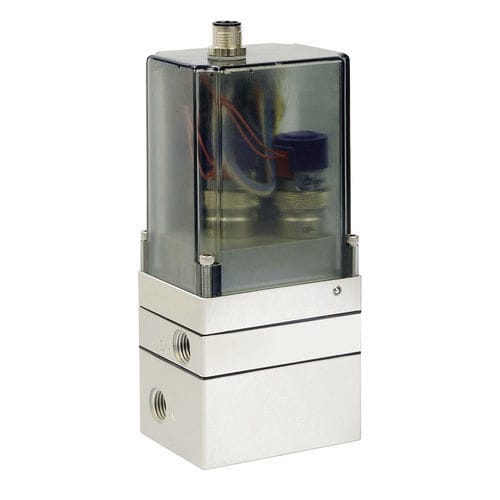

Controlador de pressão de fluxo CHV

de gásproporcionaleletrônico

Utilizando o mesmo microcontrolador, sensores de pressão integrados e duas válvulas proporcionais Clippard EVP, a série de boosters Cordis da Clippard proporciona um controlo preciso da pressão linear semelhante ao da série CPC, com a vantagem adicional de caraterísticas fenomenais de fluxo para a frente e para trás. Com as válvulas de entrada e de escape ligadas à área piloto do booster de volume integral, o circuito comparativo responde ao comando dado referenciando o sensor de bordo localizado no percurso de controlo de saída do booster. Se, em qualquer ponto, o sensor a jusante de bordo indicar um valor superior ou inferior ao comando do ponto de regulação, o circuito comparativo abre imediatamente a válvula de escape ou de admissão para manter uma pressão de controlo estável e precisa no processo de aplicação, mas com capacidades de caudal significativamente elevadas. Caraterísticas e vantagens Controlo linear suave Feedback integrado do sensor a jusante Comando analógico e de série de 3,3 V Caraterísticas significativas de caudal para a frente e para trás Aplicações estáticas ou dinâmicas Alta resolução Controlo proporcional de enchimento e purga Gamas de pressão e opções de montagem personalizáveis Não é necessária purga integral para manter a alta resolução Ideal para utilização com gases inertes dispendiosos Aplicações Embraiagem e travão pneumáticos Bancos de ensaio e equipamento de linha de produção para controlar pressões de ensaio precisas Controlo da tensão do braço oscilante Controlo da cobertura de nitrogénio ou de outro gás inerte Controlo da força da ponta de soldadura por resistência Controlo da atomização e do ventilador para pintura e revestimento Baixa pressão com elevada precisão e resolução a caudal elevado
