Módulo de modem de comunicação DE9941A

de dadosUHFFSK

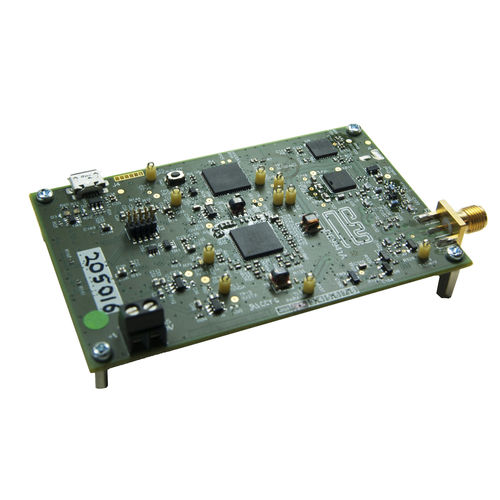

O DE9941A é uma plataforma compacta de demonstração de modem de dados sem fios UHF que utiliza o Recetor de Conversão Direta CMX994E, o Transmissor de Loop de Feedback Cartesiano CMX998 e o Modem de Dados Sem Fios Multimodo de Alto Desempenho CMX7364. O pequeno formato de cartão de crédito da plataforma de avaliação deve-se à natureza altamente integrada das soluções CML IC e a sua arquitetura definida por software permite o suporte de várias larguras de banda de canal (12,5/25/50kHz) e tipos de modulação com um único design de hardware. Embora os componentes utilizados suportem o funcionamento entre 100 MHz e 1 GHz, a conceção está optimizada para o funcionamento na banda de 350-400 MHz. A placa pode ser utilizada para demonstrar o desempenho de receção e transmissão com modulação de vários níveis do tipo QAM, FSK e GMSK. Utilizando o controlador anfitrião ARM integrado, é possível demonstrar um transcetor completo com interface para um PC anfitrião através de USB, com scripts disponíveis para configurar a placa como um transcetor, bem como executar testes BER e funcionamento apenas no modo de transmissão. Caraterísticas Solução completa de modem UHF Controlador ARM integrado com manipulador de scripts e interface USB Tamanho de cartão de crédito - 87 mm x 55 mm Amplos pontos de teste para interrogação de sinais 12.suporte de canal 5/25/50kHz Suporta modulação m-QAM 192kbps num canal de 50kHz saída de transmissão de 1 Watt Concebido para cumprir a norma EN 302 561 / EN 300 113 Aplicações Modems VHF/UHF IoT industrial Telemetria SCADA Cinemática em tempo real Sistemas militares Modems de satélite (fase IF) Requisitos de alimentação 4.5 V
