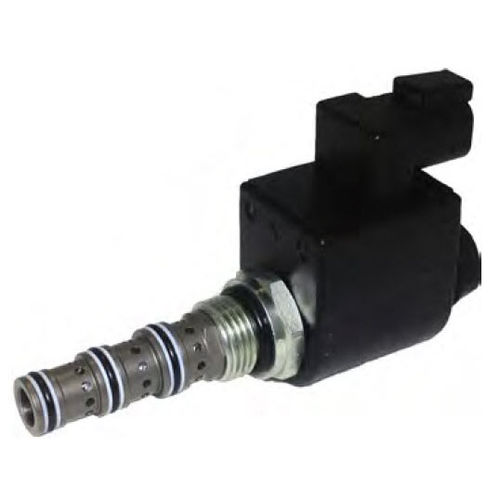

Válvula de solenoide, tipo do carretel, 2-Position, 3-maneira, 10-Size. Quando desenergizado, o SV10-24-05 permite que o fluxo de 3 portuários mova 4, e do porto 2 a 1. portuário. Quando energizados, todos os portos são obstruídos. O porto 1 pode inteiramente ser pressurizado, mas não é pretendido ser o porto de entrada. Siga “os limites do envelope de funcionamento” para assegurar o deslocamento da válvula durante a operação.
Aplicações
Este o carretel-tipo válvulas é usado primeiramente em aplicações móveis e industriais controlando o sentido do fluxo em um circuito, como os motores ou os cilindros. O carretel-tipo válvulas do solenoide é a ação direta e responde rapidamente para bobinar a entrada da tensão. As válvulas do carretel terão algum escapamento devendo enrolar o afastamento, assim que se sua aplicação não exige nenhum escapamento nos portos de trabalho, aplicam uma baixa válvula de rosca de torno do escapamento, como a válvula de verificação do PO, a válvula do contrapeso, etc., além do que esta válvula de solenoide.
Esta válvula pode operar-se com uma pressão de entrada da barra 315 no porto 3 para 400.000 ciclos. O porto 1 pode ser pressurizado à barra 210, mas não é pretendido como a entrada (tanque somente).
---
