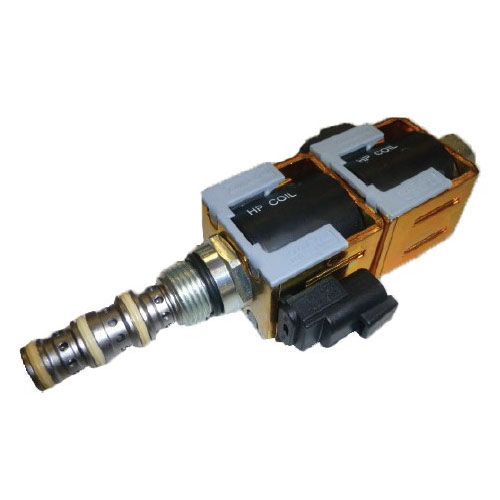

Válvula solenoide de ação direta HSV10-34-02

de 2 viashidráulicapara alta pressão

Válvula de solenoide, tipo do carretel, 3-Position, 4-Way, tamanho 10. Quando desenergizado, o HSV10-34-02 é em circuito fechado, obstruindo todo o fluxo. Quando a bobina S1 é energizada, o carretel desloca para permitir que o fluxo de 3 portuários mova 4, e o porto 2 1. Quando a bobina S2 é energizada, o carretel desloca para permitir que o fluxo de 3 portuários mova 2, e do porto 4 a 1. portuário. Esta válvula vem padrão com um um-sentido, ultrapassagem manual do impulso-pino. Quando a ultrapassagem manual for empurrada, os deslocamentos do carretel que seguem a lógica de energizar S2. Siga “os limites do envelope de funcionamento” para assegurar o deslocamento da válvula durante a operação. Aplicações Este o carretel-tipo válvulas é usado primeiramente em aplicações móveis e industriais controlando o sentido do fluxo em um circuito. O carretel-tipo válvulas do solenoide é a ação direta e responde rapidamente para bobinar a entrada da tensão. As válvulas do carretel terão algum escapamento devendo enrolar o afastamento, assim que se sua aplicação não exige nenhum escapamento nos portos de trabalho, aplicam uma baixa válvula de rosca de torno do escapamento, como a válvula de verificação do PO, a válvula do contrapeso, etc., além do que esta válvula de solenoide. Esta válvula vem padrão com uma ultrapassagem manual (um-sentido, estilo do impulso-pino). O porto 1 pode ser pressurizado à barra 210, mas não é pretendido como a entrada (tanque somente).
