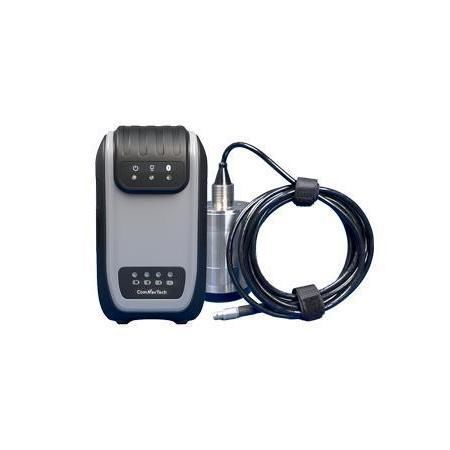

Ecossonda compacta HYD10

monofeixe

Visão geral

O HYD10 da ComNav é uma sonda acústica portátil e compacta para medição automática de profundidade e levantamentos hidrográficos. Com plataforma industrial Linux, aceita entrada RTK e conexões sem fio para simplificar os fluxos de trabalho de campo, fornecendo dados de profundidade estáveis e de alta resolução.

Principais características

• Alta precisão de medição: resolução de 1 cm, precisão ±1 cm + 0,1% × h
• Design leve e portátil para implantação rápida
• Conectividade sem fio: Bluetooth 5.0 e WiFi para ligação a dispositivos móveis e integração RTK
• Software Survey Master que integra profundidade e posicionamento
• Sonda em aço inoxidável 316 com IP67
• Bateria de lítio com cerca de 8 horas de autonomia

Detalhes funcionais

• Alta precisão: Processamento ultrassónico de nova geração e circuito com alto S/N para detetar com precisão variações rasas e obstáculos subaquáticos.
• Fluxos integrados: O Survey Master combina módulos hidrográficos e topografia RTK para produzir conjuntos de dados sincronizados de profundidade + posicionamento sem troca de sistema.
• Conveniência sem fio: Ligação Bluetooth estável a dispositivos móveis e integração RTK via WiFi eliminam configurações com cabos e reduzem pontos de falha em campo.

Especificações técnicas

• Físico

  • Dimensões: Unidade principal 137 × 72 × 50 mm; Transdutor Ø70 mm × H105 mm
  • Peso do dispositivo: 1,2 kg
  • Temperatura de armazenamento: -40 °C a +70 °C
  • Temperatura de operação: -20 °C a +60 °C
  • Botões / Teclado: Botão de ligar
  • Material, à prova de pó e água: Transdutor em aço inox 316; IP67
  • Consumo de energia: 5 W
  • Bateria de lítio: 3400 mAh, tempo de operação ~8 horas
  • Alimentação externa: DC 9–28 V
• Desempenho

  • Frequência de operação: 200 kHz
  • Taxa máxima de amostragem: 30 Hz
  • Faixa de profundidade: 0,3–200 m
  • Precisão de profundidade: ±1 cm + 0,1% × h (h = profundidade da água)
  • Resolução: 1 cm
  • Faixa de ajuste da velocidade do som: 1300–1700 m/s
  • Ângulo do feixe: 6°
  • Potência máxima de transmissão: 300 W
• Comunicação

  • Tipo de dados: NMEA (SDPT / SDDBT)
  • Sistema operativo: Linux
  • Interface / Porta: RS232 / Interface do transdutor
  • Bluetooth: BT5.0, retrocompatível com BT2.x
