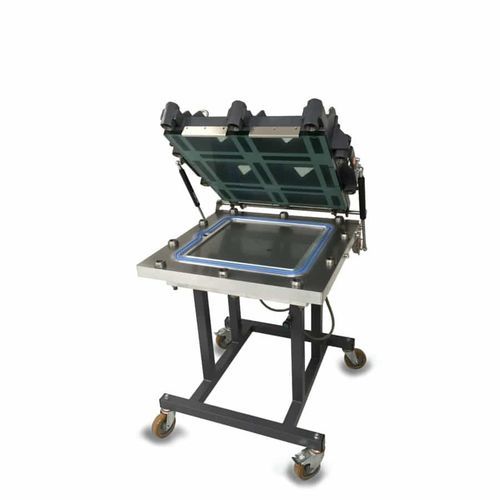

Máquina de ensaio de fluxo XM-5103

manualpara painéisde vácuo

O molde inferior é maquinado com uma placa de flange periférica móvel que permite o ajuste do parafuso (espessura máxima 50mm) O molde superior consiste numa placa de vidro temperado a quente de 25mm para permitir a observação completa do processo de injecção (ou alumínio maquinado se for necessário o aquecimento do molde superior) Ambas as metades do molde são suportadas por estruturas substanciais de aço, para manter a precisão a pressões positivas A injecção é feita através de uma porta de injecção periférica com uma ventilação central As placas de molde inferiores incluem canais de aquecimento óleo/água ou aquecimento eléctrico integral com o isolamento apropriado O molde superior é articulado e apoiado sobre escoras de gás para facilitar a operação O sistema de ejector de ar é fornecido com especificação standard Aquecimento: O aquecimento óleo/água é recomendado para aquecimento até 150°c (ver opção 02) O aquecimento eléctrico é recomendado para o aquecimento até 180°c. Estão disponíveis duas opções para o controlo do aquecimento eléctrico (ver opções 03 & 07) Nota: Será necessário um isolamento protector para moldes que funcionem acima de 50°c, a opção 10 terá de ser especificada se for acima desta temperatura. Unidade de aquecimento de água/óleo composta: Fornecido com mangueiras trançadas de aço inoxidável Unidade de controlo de temperatura com visor digital do conjunto e temperatura real com 1/10 Grau para leitura em °C ou °F Aquecimento comutável por fases, desde 3kW de funcionamento a óleo até 9kW de funcionamento a água Capacidade de aquecimento: 9kW de operação de água, comutável em fases 3,6,9kW. operação com óleo de 3kW Capacidade da bomba: Motor 0.75kW Alimentação eléctrica: 400V 50Hz 32A 3P+N+E
