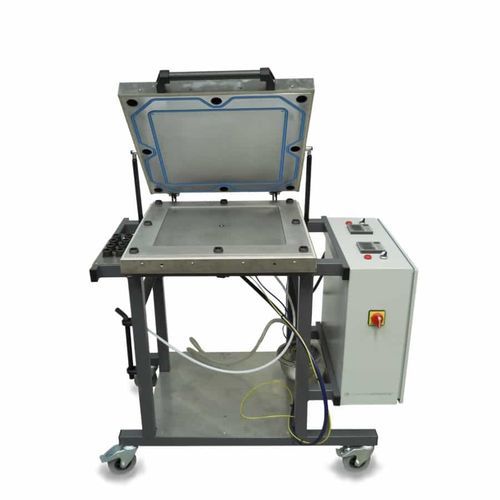

Máquina de ensaio de fluxo XM-5104

manualpara painéisde termopar

Ambas as metades dos moldes incluem canais de aquecimento óleo/água ou aquecimento eléctrico integral com isolamento apropriado. A placa de calço periférico apropriada é utilizada para definir a espessura da cavidade do painel. O molde veda entre as faces superiores da placa de calço e as faces inferiores da placa de calço. O molde é fixado mecanicamente com parafusos, e é limitado à utilização a baixas pressões até 4 bar (G). Ambas as metades dos moldes são concebidas para manter a precisão a pressões positivas. A injecção é feita através de uma porta de injecção periférica com uma ventilação central. O molde superior é articulado e apoiado com escoras de gás para facilitar a operação. Aquecimento: O aquecimento óleo/água é recomendado para aquecimento até 150°c (ver opção 08) O aquecimento eléctrico é recomendado para o aquecimento até 180°c. Estão disponíveis duas opções para o controlo do aquecimento eléctrico (ver opções 09 & 11) Nota: Será necessário um isolamento protector para moldes que funcionem acima de 50°c, a opção 13 terá de ser especificada se for acima desta temperatura. Unidade de aquecimento de água/óleo composta: Fornecido com mangueiras trançadas de aço inoxidável Unidade de controlo de temperatura com visualização digital do conjunto e temperatura real com 1/10 Grau para leitura em °C ou °F Aquecimento comutável por fases, desde 3kW de funcionamento a óleo até 9kW de funcionamento a água Capacidade de aquecimento: 9kW de operação de água, comutável em fases 3,6,9kW. 3kW de funcionamento a óleo Capacidade da bomba: Motor 0.75kW Fornecimento de energia: 400V 50Hz 32A 3P+N+E Aquecimento eléctrico: Unidade de controlo padrão que compreende: Controlador de temperatura PID com feedback de termopar tipo K do molde Sistema de controlo para incluir toda a segurança eléctrica necessária e controlo de engrenagens, incluindo sistema de protecção contra sobretemperatura de reserva
