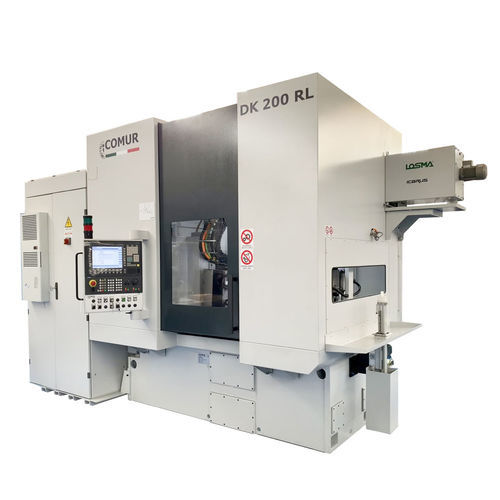

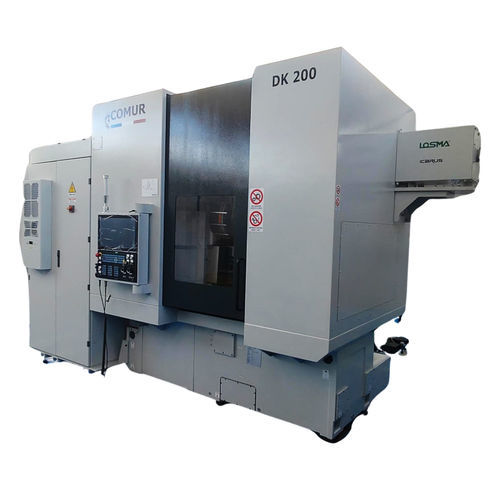

Máquina de fresamento de engrenagens CNC DK 200

vertical

Visão geral do produto
A dentadora vertical DK 200 foi projetada para a produção de engrenagens cilíndricas retas e helicoidais de pequeno a médio porte, incluindo eixos e pinhões. A configuração monobloco e a reduzida área ocupada facilitam a integração em linhas de produção e a reconfiguração do layout da fábrica.

Principais características

• Módulo máx.: 5 mm
• Diâmetro de peça máx.: 200 mm
• Comprimento de dentação máx.: 155 mm

Dados técnicos
Módulo máx.: 5 mm
Diâmetro de peça máx.: 200 mm
Comprimento de dentação máx.: 155 mm
Distância min./máx. entre face do hob e face da mesa: 20 / 170 mm
Dimensões máximas da ferramenta (ø x C): 130 x 220 mm
Deslocamento tangencial máx.: 170 mm
Faixa de velocidade do hob: 100 ÷ 600 rpm
Faixa de velocidade da mesa: 0 ÷ 200 rpm

Especificações técnicas

• Adequada para prototipagem e produção de pequenas a grandes séries
• Cabeça de hob assimétrica opcional para cortes críticos
• Ring‑loader opcional para carregamento/descarregamento automático e operação não assistida

Aplicações

• Fabrico de engrenagens cilíndricas, eixos e pinhões
• Setores típicos: automotivo, transmissões industriais, máquinas‑ferramenta
