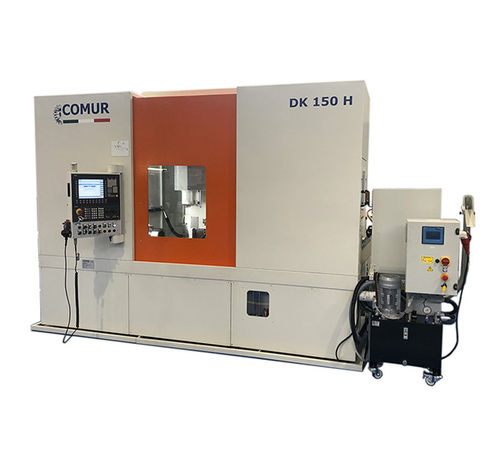

Máquina de fresamento de engrenagens CNC DK 150H

horizontal

Visão geral do produto
A dentadora por geração horizontal COMUR DK 150H é projetada para o usinamento de eixos e pinhões de diâmetro médio a pequeno. A configuração horizontal proporciona estabilidade e facilita o carregamento/descarregamento de peças longas ou pesadas, incluindo manuseio por robôs antropomórficos. A máquina é adequada para produção em série e para pequenos lotes ou protótipos, graças a tempos de setup reduzidos, e pode ser customizada conforme necessidades de produção.

Principais características

• Módulo máx. mm 5
• Diâmetro da peça máx. mm 150
• Largura de dentação máx. mm 400

Quadro técnico
Módulo máx.: mm 5
Diâmetro da peça máx.: mm 150
Largura de dentação máx.: mm 400
Distância min./máx. entre a face do hob e a face da mesa porta-peça: mm 10 / 195
Dimensões máximas da ferramenta (ø x C): mm 130 x 220
Deslocamento tangencial máx.: mm 170
Faixa de rotação do hob (rpm): 20 ÷ 800
Faixa de rotação da mesa porta-peça (rpm): 0 ÷ 200

Especificações técnicas

• Módulo máx.: mm 5
• Diâmetro da peça máx.: mm 150
• Largura de dentação máx.: mm 400
• Distância min./máx. entre a face do hob e a face da mesa porta-peça: mm 10 / 195
• Dimensões máximas da ferramenta (ø x C): mm 130 x 220
• Deslocamento tangencial máx.: mm 170
• Faixa de rotação do hob (rpm): 20 ÷ 800
• Faixa de rotação da mesa porta-peça (rpm): 0 ÷ 200
