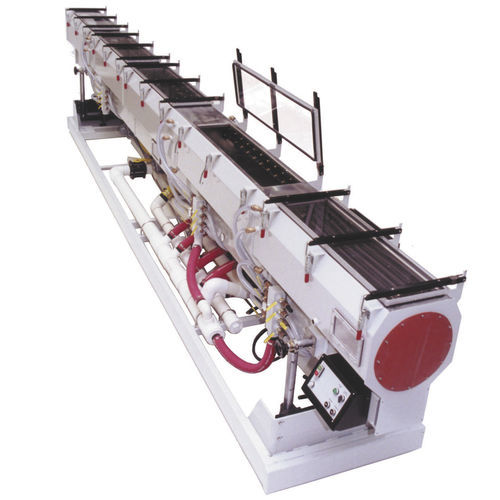

Banho de resfriamento para extrusão MSBHI Series

de perfisde tubosde pulverização de água

Visão geral Os tanques de pulverização de água Conair MSBHI Series fornecem pulverização de alta pressão e alta intensidade para resfriamento de extrusões de tubos, perfis e tubulações. Em comparação com tanques de imersão, os tanques MSBHI geram resfriamento turbulento por impacto de gotas que remove calor mais rapidamente e evita a formação de película isolante em seções de grande massa, permitindo resfriamento mais rápido com menor área ocupada.

Principais características

• Spray de alta intensidade e alta pressão para resfriamento rápido e eficiente em espaço de tubos, perfis e extrusões
• Sistema de coletor de água integrado com válvulas individuais por câmara de spray; barras de spray separadas para controlar a direção e otimizar o resfriamento conforme a geometria do produto
• Válvulas de descarga rápida para escoamento e manutenção
• Tanque, reservatórios de água e bandejas de gotejamento em aço inoxidável; demais superfícies pintadas para resistência à corrosão
• Disponível em múltiplos comprimentos de tanque e configurações de câmara para adequar às necessidades de extrusão

Itens frequentemente solicitados

• Operação: válvulas de água dedicadas por câmara, barras de spray individuais e válvulas de descarga rápida facilitam a regulagem e manutenção
• Materiais: componentes em contato com a água (tanque, reservatórios, bandejas) em aço inoxidável para resistência à corrosão
• Comprimentos/configurações do tanque: modelos disponíveis de 16 ft (4,9 m) duas câmaras até 24 ft (7,3 m) três câmaras

Opções

• Termômetro para tanque superior ou reservatório
• Sistema de circulação de água 7,5 Hp com trocador de calor de placas brasadas em aço inoxidável de alto desempenho — para taxas de extrusão inferiores a 600 lb/hr; 180 gpm a 40 psi (baseado em chiller a 45 °F e 30 gpm para o trocador). Inclui filtro turbo 3" classificado em 200 gpm
• Sistema de circulação de água 10 Hp com trocador de calor de placas brasadas em aço inoxidável de alto desempenho — para taxas de extrusão inferiores a 800 lb/hr; 220 gpm a 40 psi (baseado em chiller a 45 °F e 45 gpm para o trocador). Inclui dois filtros turbo 3" classificados em 200 gpm cada
• Filtro turbo adicional 2" ou 3" com válvula de três vias e duas válvulas de retenção para alternância em linha durante limpeza
• Sistema de trilho integrado com atuador eletrônico (curso 36") velocidade única 0,6 in/s; inversor AC e seletor opcionais para velocidade lenta 0,2 in/s
• Bomba de vácuo anelar de 5 Hp acionada por motor 7,5 Hp (72 cfm), níveis de vácuo até 20 in Hg; uma única bomba atende todas as câmaras com reservatório integrado comum
• Câmara belt‑on‑air com bicos lock‑line
• Sistema especial de rolos para perfis maciços

Recursos do produto

• Manual MSBHI Series Water Spray Tanks
• Catálogo completo de equipamentos
• Ficha técnica completa: TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

Especificações técnicas

• Designação série / modelo: MSBHI Series
• Método de resfriamento: spray de água de alta pressão (tanque de alta intensidade) para resfriamento turbulento por impacto
• Materiais do tanque: aço inoxidável para tanque, reservatórios de água e bandejas de gotejamento; demais superfícies pintadas para resistência à corrosão
• Comprimentos / configurações do tanque: disponíveis de 16 ft (4,9 m) duas câmaras a 24 ft (7,3 m) três câmaras
• Opções de circulação de água: sistema 7,5 Hp (para extrusão < 600 lb/hr) — 180 gpm a 40 psi (baseado em chiller a 45 °F, 30 gpm ao trocador) com filtro turbo 3" (200 gpm)
• Opções de circulação de água: sistema 10 Hp (para extrusão < 800 lb/hr) — 220 gpm a 40 psi (baseado em chiller a 45 °F, 45 gpm ao trocador) com dois filtros turbo 3" (200 gpm cada)
• Opções de filtro: filtro turbo adicional 2" ou 3" com válvula de três vias e duas válvulas de retenção para alternância em linha
• Trilho/atuador: sistema de trilho integrado com atuador eletrônico, curso 36", velocidade única 0,6 in/s (inversor AC opcional fornece 0,2 in/s)
• Opção vácuo: bomba de vácuo anelar 5 Hp acionada por motor 7,5 Hp, 72 cfm, níveis de vácuo até 20 in Hg; uma bomba atende todas as câmaras e reservatório integrado comum
• Acessórios: câmara belt‑on‑air com bicos lock‑line; sistema de rolos especial para perfis maciços
