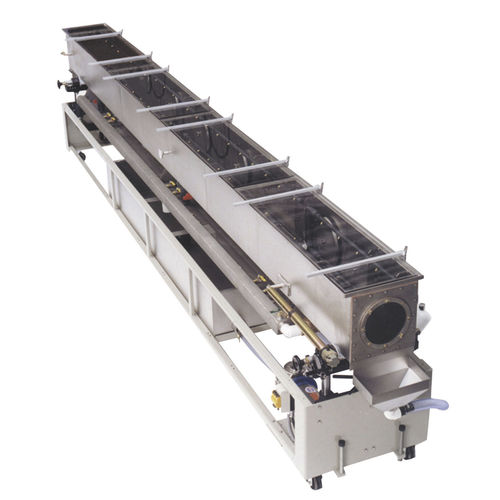

Tanque retangular MCB Series

de extrusãode resfriamentopara extrusão

Visão geral Os tanques de resfriamento Conair série MCB fornecem resfriamento por inundação ou, opcionalmente, por spray para perfis, tubos e tubulações de até 152 mm (6 in). O resfriamento por inundação cria turbulência para romper a camada de água quente que isola o produto, maximizando a transferência de calor. O spray opcional aumenta a remoção de calor por evaporação. Um controle rotativo de nível de água ajustável permite alternância e ajuste fino entre os modos inundação e spray.

Recursos / Opções

• Resfriamento por inundação ou spray opcional para perfis, tubos e tubulações até 152 mm (6 in).
• Controle rotativo de nível de água ajustável para operação precisa em modo inundação ou spray.
• Comprimentos de tanque de 7 a 30 ft (2133 a 9144 mm).
• Seções transversais de 8 x 8 in (203 x 203 mm) a 16 x 16 in (406 x 406 mm).
• Sistemas de recirculação opcionais: 2 Hp (40 gpm), 5 Hp (100 gpm) ou 7.5 Hp (180 gpm) com trocador de calor de alta eficiência.
• Opções de filtro de processo compatíveis com bombas de 2 Hp, 5 Hp ou 7.5 Hp; sistema de filtro de 2 polegadas com capacidade de limpeza projetado para mínima queda de pressão.
• Ajustes longitudinais e laterais; barras de spray e tampas do tanque em policarbonato para resistência à corrosão.
• Termômetro para tanque superior ou reservatório; capacidade do reservatório até 90 galões.
• Quatro barras de distribuição schedule 80 em PVC com bicos de latão de alta velocidade para melhorar o resfriamento por evaporação.
• Certificação UL disponível.

Operação / Facilidade de uso

• Controles, ajustes e válvulas de água posicionados para operação direta e acesso à manutenção.
• O resfriamento por inundação maximiza a turbulência para melhorar a eficiência de resfriamento.
• A opção de spray aumenta a transferência de calor por evaporação e pode ser ajustada às necessidades do processo.

Especificações técnicas

• Tipo de produto: Tanque de resfriamento para extrusão (perfil, tubo, tubulação).
• Tamanho máximo do produto: até 152 mm (6 in) de diâmetro.
• Métodos de resfriamento: Inundação (padrão); spray (opcional).
• Controle do nível de água: Controle rotativo ajustável.
• Comprimentos de tanque: 7 a 30 ft (2133 a 9144 mm).
• Tamanhos de seção transversal: 8 x 8 in (203 x 203 mm) a 16 x 16 in (406 x 406 mm).
• Opções de bombas de recirculação: 2 Hp (40 gpm), 5 Hp (100 gpm), 7.5 Hp (180 gpm).
• Capacidade do reservatório: até 90 galões.
• Filtro: Sistema de filtro de 2 polegadas com capacidade de limpeza.
• Sistema de spray: Quatro barras de distribuição schedule 80 em PVC com bicos de latão de alta velocidade; barras e tampas em policarbonato.
• Certificação: UL (opcional).
