Centro de usinagem CNC de 5 eixos UGP-500
verticalpara cerâmicapara quartzo

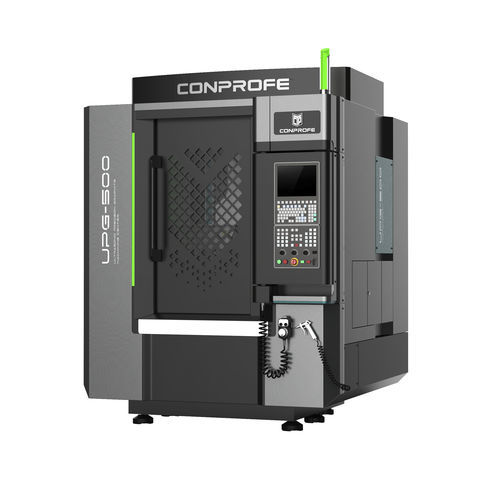

Centro de usinagem CNC de 5 eixos - UGP-500 - Conprofe - vertical / para cerâmica / para quartzo
Centro de usinagem CNC de 5 eixos - UGP-500 - Conprofe - vertical / para cerâmica / para quartzo
Centro de usinagem CNC de 5 eixos - UGP-500 - Conprofe - vertical / para cerâmica / para quartzo - imagem - 2
Centro de usinagem CNC de 5 eixos - UGP-500 - Conprofe - vertical / para cerâmica / para quartzo - imagem - 3
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para cerâmica, para quartzo, para materiais duros e frágeis
Cone
HS-A 63, HSK-E40
Número de ferramentas
24 ferramentas
Função adicional
de fresagem
Aplicações
para grafite
Outras características
de alto desempenho, de alta produtividade
Curso X

500 mm
(19,69 in)

Curso Y

400 mm
(15,75 in)

Curso Z

230 mm
(9,06 in)

Velocidade de rotação

30.000 rpm
(188.496 rad.min-1)

Potência

12 kVA
(16,32 hp)

Altura máx. das peças

230 mm
(9 in)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

10 m/min

Velocidade de avanço no eixo Z

10 m/min

Capacidade máx. da mesa

200 kg
(441 lb)

Peso máx. das ferramentas

3 kg
(6,6 lb)

Precisão de posicionamento

0,003 mm
(0,00012 in)

Repetibilidade

0,002 mm
(0,00008 in)

Peso total

3.500 kg
(7.716,18 lb)

Comprimento total

1.805 mm
(71,1 in)

Largura total

1.890 mm
(74,4 in)

Altura total

2.350 mm
(92,5 in)

Descrição

Características: 1. Fusos ultra-sónicos desenvolvidos pela Conprofe com uma velocidade máxima de 40.000 rpm, adoptados para reduzir a força de corte, reduzindo assim os danos sub-superficiais (SSD) em materiais duros e frágeis 2. Desempenho superior na absorção de vibrações, retenção de precisão, características dinâmicas e estabilidade térmica devido à sua estrutura de elevada rigidez e ao design simétrico da estrutura do pórtico 3. Proteção multi-camadas e conceção de labirinto para a via de guia, vedação de pressão positiva e conceção especial de recolha de poeiras 4. Funciona bem em corte seco e húmido 5. Codificador linear de alta precisão configurável para obter um controlo total em circuito fechado e uma precisão de repetibilidade de 2µm 6. Sistema SIEMENS 828D disponível Aplicação: Ideal para maquinação de alta velocidade e alta precisão de grafite, cerâmica não sinterizada, materiais duros e frágeis (safira, vidro, etc.), materiais metálicos, etc.

---

Tradução automática  (ver texto original em inglês)
