Centro de usinagem CNC de 5 eixos UGP-600
verticalpara vidropara cerâmica

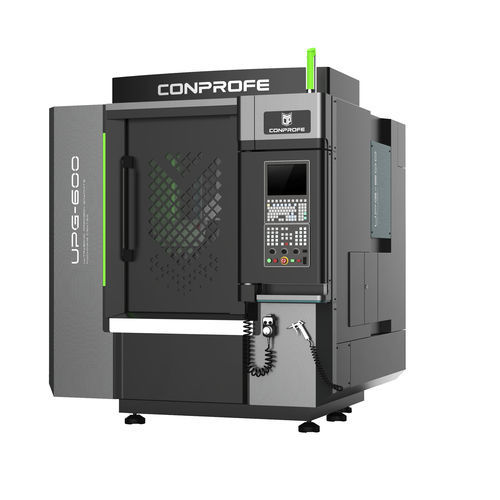

Centro de usinagem CNC de 5 eixos - UGP-600 - Conprofe - vertical / para vidro / para cerâmica
Centro de usinagem CNC de 5 eixos - UGP-600 - Conprofe - vertical / para vidro / para cerâmica
Centro de usinagem CNC de 5 eixos - UGP-600 - Conprofe - vertical / para vidro / para cerâmica - imagem - 2
Centro de usinagem CNC de 5 eixos - UGP-600 - Conprofe - vertical / para vidro / para cerâmica - imagem - 3
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para vidro, para cerâmica, para quartzo, para materiais duros e frágeis
Cone
HSK-E40
Número de ferramentas
12 ferramentas
Função adicional
de fresagem
Aplicações
para grafite
Outras características
de alto desempenho, de alta produtividade, compacto
Curso X

600 mm
(23,62 in)

Curso Y

500 mm
(19,69 in)

Curso Z

250 mm
(9,84 in)

Velocidade de rotação

14.000 rpm, 18.000 rpm
(87.965 rad.min-1, 113.097 rad.min-1)

Potência

27 kVA
(36,71 hp)

Altura máx. das peças

250 mm
(10 in)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

10 m/min

Velocidade de avanço no eixo Z

10 m/min

Capacidade máx. da mesa

200 kg
(441 lb)

Peso máx. das ferramentas

30 kg
(66,1 lb)

Precisão de posicionamento

0,003 mm
(0,00012 in)

Repetibilidade

0,002 mm
(0,00008 in)

Peso total

5.000 kg
(11.023,11 lb)

Comprimento total

1.950 mm
(76,8 in)

Largura total

2.100 mm
(82,7 in)

Altura total

2.390 mm
(94,1 in)

Descrição

Características: 1. Fusos ultra-sónicos desenvolvidos pela Conprofe com uma velocidade máxima de 40.000 rpm, adoptados para reduzir a força de corte, reduzindo assim os danos sub-superficiais (SSD) em materiais duros e frágeis 2. Desempenho superior na absorção de vibrações, retenção de precisão, características dinâmicas e estabilidade térmica devido à sua estrutura de elevada rigidez e ao design simétrico da estrutura do pórtico 3. Proteção multi-camadas e conceção de labirinto para a via de guia, vedação de pressão positiva e conceção especial de recolha de poeiras 4. Funciona bem em corte seco e húmido 5. Codificador linear de alta precisão configurável para obter um controlo total em circuito fechado e uma precisão de repetibilidade de 2µm 6. Sistema SIEMENS 828D disponível Aplicação: Ideal para maquinação de alta velocidade e alta precisão de grafite, cerâmica não sinterizada, materiais duros e frágeis (safira, vidro, etc.), materiais metálicos, etc.

---

Tradução automática  (ver texto original em inglês)
