Centro de usinagem CNC de 5 eixos UGP-800
verticalHS-A 6340 ferramentas

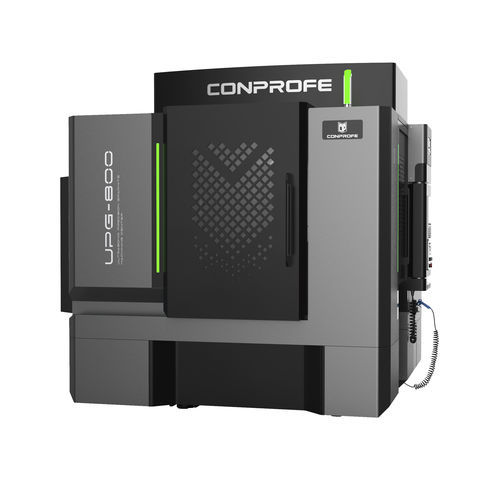

Centro de usinagem CNC de 5 eixos - UGP-800 - Conprofe - vertical / HS-A 63 / 40 ferramentas
Centro de usinagem CNC de 5 eixos - UGP-800 - Conprofe - vertical / HS-A 63 / 40 ferramentas
Centro de usinagem CNC de 5 eixos - UGP-800 - Conprofe - vertical / HS-A 63 / 40 ferramentas - imagem - 2
Centro de usinagem CNC de 5 eixos - UGP-800 - Conprofe - vertical / HS-A 63 / 40 ferramentas - imagem - 3
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Cone
HS-A 63
Número de ferramentas
40 ferramentas, 20 ferramentas
Outras características
de alto desempenho
Curso X

800 mm
(31,5 in)

Curso Y

800 mm
(31,5 in)

Curso Z

350 mm
(13,78 in)

Velocidade de rotação

14.440 rpm, 18.000 rpm
(90.729 rad.min-1, 113.097 rad.min-1)

Potência

33 kVA
(44,87 hp)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

10 m/min

Velocidade de avanço no eixo Z

10 m/min

Capacidade máx. da mesa

1.000 kg
(2.205 lb)

Peso máx. das ferramentas

5 kg
(11 lb)

Precisão de posicionamento

0,003 mm
(0,00012 in)

Repetibilidade

0,002 mm
(0,00008 in)

Peso total

9.000 kg
(19.841,6 lb)

Comprimento total

2.990 mm
(117,7 in)

Largura total

2.935 mm
(115,6 in)

Altura total

2.875 mm
(113,2 in)

Descrição

Características: 1. Fusos ultra-sónicos desenvolvidos pela Conprofe com uma velocidade máxima de 40.000 rpm, adoptados para reduzir a força de corte, reduzindo assim os danos sub-superficiais (SSD) em materiais duros e frágeis 2. Desempenho superior na absorção de vibrações, retenção de precisão, características dinâmicas e estabilidade térmica devido à sua estrutura de elevada rigidez e ao design simétrico da estrutura do pórtico 3. Proteção multi-camadas e conceção de labirinto para a via de guia, vedação de pressão positiva e conceção especial de recolha de poeiras 4. Funciona bem em corte seco e húmido 5. Codificador linear de alta precisão configurável para obter um controlo total em circuito fechado e uma precisão de repetibilidade de 2µm 6. Sistema SIEMENS 828D disponível Aplicação: Ideal para maquinação de alta velocidade e alta precisão de grafite, cerâmica não sinterizada, materiais duros e frágeis (safira, vidro, etc.), materiais metálicos, etc.

---

Tradução automática  (ver texto original em inglês)
