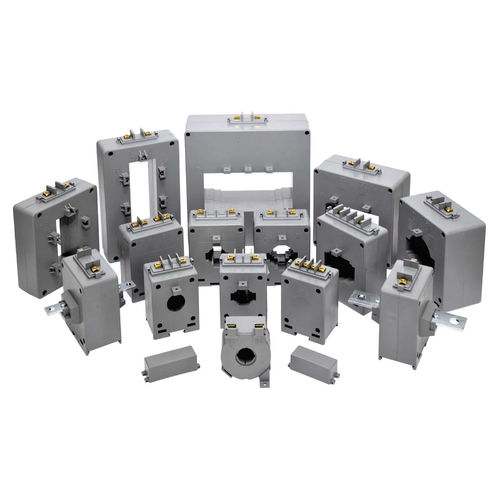

Transformador de medição TCB

de correnteencapsuladopara trilho DIN

Os transformadores de corrente são componentes essenciais concebidos para serem utilizados com uma vasta gama de produtos de monitorização de energia. Desde simples contadores de energia até medidores de qualidade de energia de classe mundial, estes produtos comprovados satisfazem qualquer requisito. Terminais seláveis incluídos Características diferentes a pedido Sistema de fixação: à parede, a cabo/barra de passagem ou a calha DIN através de acessórios fornecidos com o TC (dependendo do tipo) TRANSFORMADORES DE MEDIÇÃO O curto-circuito nos terminais ou a ligação à terra podem ser obtidos através do sistema «double fast-on» ou ligando dois fios no mesmo terminal. TRANSFORMADORES DE PROTEÇÃO O TC, quando utilizado como gerador de corrente para relés de proteção, apresenta características elétricas que diferem das do transformador de medição. De facto, espera-se que o TC de medição provoque a saturação do circuito magnético com 5P nas correntes primárias, enquanto que, no caso do TC de proteção, é necessário que o valor da corrente secundária acompanhe o aumento da corrente primária até 10-15-20 In, de modo a garantir a intervenção do relé no caso de uma corrente de avaria imprevista. É importante não sobrecarregar o TC com um valor de P superior ao indicado, para não alterar o valor de saturação do TC. P = RI², em que: P = carga no TC R = resistência do relé + resistência dos cabos I = corrente secundária nominal do T.C. TRANSFORMADORES DE DUPLA RELAÇÃO Relação dupla no secundário: S1-S2 valor baixo, S1-S3 valor alto
