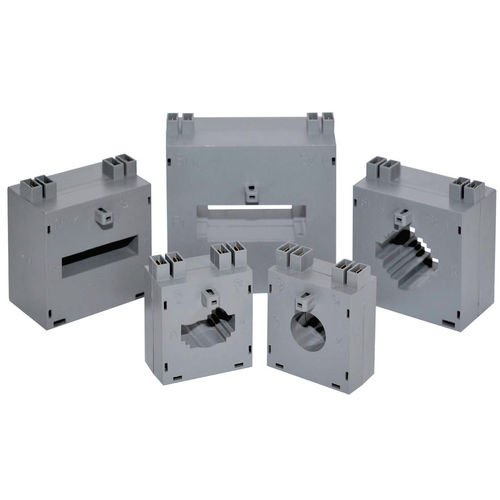

Transformador de medição TCM series

de correnteencapsuladopara trilho DIN

Os transformadores de corrente são componentes essenciais concebidos para serem utilizados com uma vasta gama de produtos de monitorização de energia. Desde simples contadores de energia até medidores de qualidade de energia de classe mundial, estes produtos comprovados satisfazem qualquer requisito. Sistema de fixação: à parede ou a um trilho DIN através de um acessório; diretamente ao cabo com parafusos (o acessório e os parafusos são fornecidos juntamente com o transformador de corrente) TRANSFORMADORES DE MEDIÇÃO A entrada de terminais duplos permite a instalação de pontes de curto-circuito quando é necessário desligar o instrumento de medição do transformador sem danificar o TC, ou para facilitar a ligação à terra do TC. TRANSFORMADORES PARA USO ELETRÓNICO Estes transformadores são utilizados para medir correntes de 25 A a 600 A (corrente primária nominal).A característica peculiar destes transformadores é o elevado número de espiras no cabo secundário. Isto permite obter uma corrente secundária muito baixa, adequada para um circuito de medição eletrónico. A corrente secundária pode ser considerada como a tensão nos dois extremos de um resistor. O resistor, de baixa potência e baixo custo, é montado diretamente na placa de circuito impresso. Ámbito de aplicação: sensor de corrente para circuitos de proteção de motores, UPS e similares; sensor de corrente para instrumentos de medição (sonda de corrente). Tensão de isolamento entre os elementos primário e secundário: 4 kV. Frequência: 50/60 Hz. Outras características a pedido
