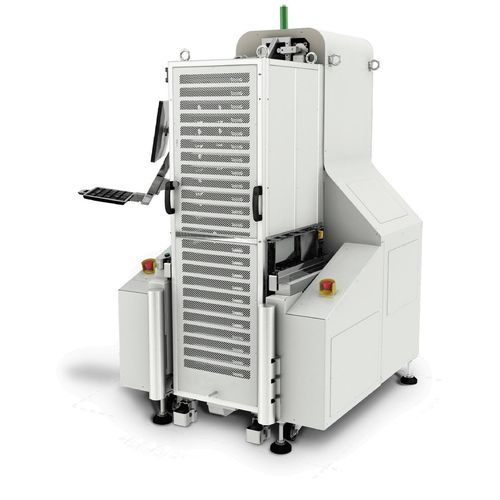

Máquina de ensaio de temperatura

de vida útiltotalmente automáticacontrolada por computador

Mensagem chave
Controlo autónomo do aquecedor do DUT para minimizar o consumo de energia

Visão geral
A solução Ovenless Burn‑In & HTOL da Cosmic é uma alternativa em rack e energeticamente eficiente aos fornos de burn‑in tradicionais. Projetada para testes de dispositivos de alta densidade, a plataforma combina um Burn‑In System (BIS) com racks que possuem 24 slots internos (cada slot pode acomodar até 120 dispositivos) permitindo ciclos Burn‑In e HTOL totalmente automatizados com controlo térmico independente por DUT.

Razões para escolher

• Única solução ovenless disponível no mercado
• Menor consumo de energia e redução das necessidades de arrefecimento comparado a fornos tradicionais
• Impacto ESG positivo através da redução de energia, área ocupada e requisitos de arrefecimento
• Ramp‑up e cool‑down mais rápidos com controlo de temperatura preciso por DUT
• Automação completa; compatível SECS‑GEM e pronto para Industry 4.0

Funcionalidades / Configurações

• 60 sites double Vcore
• 80 sites single Vcore
• 120 sites single Vcore

Apresentação do produto — vantagens principais
A plataforma é composta por um Burn‑In System (BIS) e racks com slots internos para elevada densidade. Permite ciclos Burn‑In e HTOL em larga escala totalmente automatizados, fornecendo controlo térmico por DUT, melhor uniformidade térmica, redução da área ocupada e menores requisitos de arrefecimento e energia. A solução é compatível com salas limpas e pronta para integração em linhas de produção nos setores automóvel, médico, MEMS, eletrónica de consumo, aeroespacial e defesa, industrial e semicondutores de potência.

Especificações técnicas

• Número de pontos de teste: 1440 (config. 60‑sites double Vcore)
  1920 (config. 80‑sites single Vcore)
  2880 (config. 120‑sites single Vcore)
• Dimensões (D × W × H): 1300 mm × 1200 mm × 2000 mm
• Estrutura da plataforma: rack‑based com BIS e racks (24 slots internos por rack; até 120 dispositivos por slot)
• VCORE1 SUPPLY: 2× site (totalmente independente) @0.6–3.6V (config. 60‑sites)
  1× site (totalmente independente) @0.6–3.6V (config. 80/120 single Vcore)
• VCORE2 SUPPLY: 2× site (cada canal partilhado por 5 sites) @0.6–3.6V (60‑sites)
  1× site (cada canal partilhado por 5 sites) @0.6–5.0V (80‑sites single Vcore)
  1× site (cada canal partilhado por 5 sites) @0.6–3.6V (120‑sites single Vcore)
• VIO SUPPLY: 1× site (cada canal partilhado por 10 sites) @1.65–5.5V (todas as configurações)
• Canalizações digitais independentes: 10× site (4 DRIVERS, 2 RECEIVERS, 4 BIDIRECTIONALS) (60‑site)
  5× site (2 DRIVERS, 1 RECEIVER, 2 BIDIRECTIONALS) (80/120 single Vcore)
• Canalizações digitais partilhadas: 15 DRIVERS × site (cada canal partilhado por 5 sites) (todas as configurações)
• Medições / Instrumentos (por rack): Diode Measure: 60 / 80 / 120; Heater Controls: 60 / 80 / 120; Heater Resistance Measure: 60 / 80 / 120; Voltage Measure: 60 / 80 / 120
• Automação & integração: totalmente automatizado; compatível SECS‑GEM; pronto Industry 4.0; compatível com salas limpas
• Benefícios operacionais: redução do consumo energético e das necessidades de arrefecimento, menor área ocupada, ciclos térmicos mais rápidos e melhor uniformidade por DUT
• Fabricante / Marca: Cosmic
• Aplicações alvo: automóvel, médico, MEMS, eletrónica de consumo, aeroespacial e defesa, industrial e semicondutores de potência
