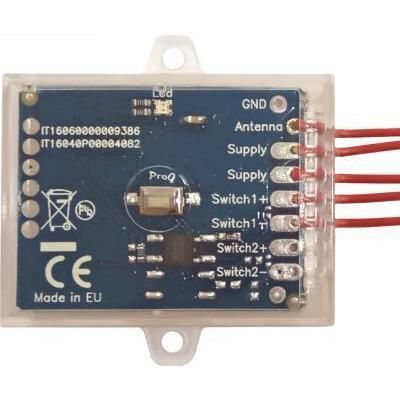

Módulo receptor sem fio UniRec1

rádioAMFM

Descrição
Receptor universal compacto (41 × 31 × 11 mm) compatível com a maioria dos comandos remotos que transmitem entre 224 MHz e 868 MHz. Suporta AM/OOK e FSK/FM, códigos fixos e rolling. Pode ser programado para receber uma ou duas frequências (incluindo diferentes modulações).

Funcionamento principal
Ao receber um código válido, o receptor ativa um optoacoplador entre Switch+ e Switch-, emulando uma entrada de botão de baixa tensão numa placa eletrónica controlada (ex.: automatismo de portão). Saída optoisolada: 50 mA máx., 40 Vcc máx. Frequência de operação e comportamento da saída são programáveis (bistável, manter, temporizador: 250 ms–60 min). Memória para até 1000 comandos (número real depende da complexidade do código; ex.: até ~600 comandos rolling KeeLoq).

Instalação e ligação

• Ligar os dois fios marcados "Supply" à fonte de alimentação.
• Ligar Switch+ ao terminal positivo da entrada de botão da placa controlada.
• Ligar Switch- ao terminal negativo da entrada de botão da placa controlada.

Use um multímetro para verificar que a entrada da placa controlada é < 40 Vcc e < 50 mA.

Notas sobre entradas AC
Se a entrada de botão da placa utiliza corrente alternada, escolha uma variante do receptor com saídas por relé para controlo AC (existem outros modelos).

Características

• Controlo sem fios de placas eletrónicas com entrada de botão DC de baixa tensão (40 V máx., 50 mA máx.).
• Muito compacto: 41 × 31 × 11 mm.
• Alimentação: 7–36 Vcc ou 7–27 Vac; conversor DC/DC interno para baixo consumo.
• Cinco fios pré‑cabados de 20 cm: 1 antena, 2 alimentação, 2 saídas (Switch+ / Switch-).
• Antena: cortar para ~17 cm para 433–434 MHz ou ~8 cm para 868 MHz; manter plana, horizontal ou vertical.
• Frequências selecionáveis pelo utilizador (muitos presets; algumas frequências restritas na UE).
• Suporta OOK (AM) e FSK (FM); desvios FM 12 e 24 kHz; AM em banda normal e estreita.
• Modo duplo de frequência: uma ou duas frequências/modulações programáveis em simultâneo.
• Compatível com uma ampla gama de comandos de código fixo e rolling; tipos diferentes podem coexistir.
• Suporta aprendizagem por comandos mestre (ativação remota da aprendizagem por 10 s).

Frequências suportadas (exemplos selecionáveis)
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
Nota: frequências marcadas com * não podem ser usadas dentro da UE. A frequência do transmissor deve ser estável; o receptor não funciona com transmissores sem cristal ou ressonador SAW (transmissores instáveis em torno de ~300 MHz).

Aplicações típicas / casos de uso

• Ativar a entrada "start" de uma placa de controlo de portão, porta de garagem ou cancela.
• Controlar equipamentos originalmente comandados por frequências de controlo obsoletas (ex.: 418 MHz, 315 MHz).
• Aumentar a compatibilidade de comandos num sistema existente aceitando diferentes marcas/frequências.
• Adicionar controlo sem fios a uma placa eletrónica sem entrada RF integrada.

Aprendizagem e programação
A aprendizagem efectua‑se com o botão Prog. A segunda frequência de recepção e a sua modulação podem ser programadas; a segunda frequência pode ser ativada/desativada. Modos de saída, temporizadores e limites de sensibilidade são configuráveis para reduzir disparos espúrios de longo alcance.

Embalagem e notas
Fabricado na Europa. Fornecido em blíster transparente re‑fechável e reciclável com instruções multilingues impressas. Personalização OEM disponível para encomendas por volume.

Especificações técnicas

• Modelo: UniRec1 (receptor universal multifrequência de canal único).
• Dimensões: 41 × 31 × 11 mm.
• Alimentação: 7–36 Vcc ou 7–27 Vac (polaridade não importante nos cabos de alimentação quando é usada alimentação DC).
• Consumo: baixo graças ao conversor DC/DC interno.
• Saídas: saída opto‑isolada que simula um botão (Switch+ / Switch-) ; corrente máx. 50 mA ; tensão máx. 40 Vcc.
• Antena: cabo único ; cortar para ~17 cm para 433–434 MHz ou ~8 cm para 868 MHz ; manter plano, horizontal ou vertical.
• Modulações suportadas: OOK (AM) banda normal e estreita ; FSK (FM) com desvios de 12 kHz e 24 kHz.
• Recepção: mono ou dupla frequência (duas frequências/modulações programáveis simultaneamente).
• Memória: até 1000 comandos (dependendo da complexidade dos códigos).
• Modos de saída: bistável, manter, temporizador configurável de 250 ms a 60 minutos ; opções para polaridade e comportamentos especiais (ex.: bloqueio elétrico antes da ativação do motor).
• Programação: via botão Prog ; suporta comandos mestre para ativação remota da aprendizagem.
• Embalagem: fornecido em blíster re‑fechável ; instruções incluídas.
