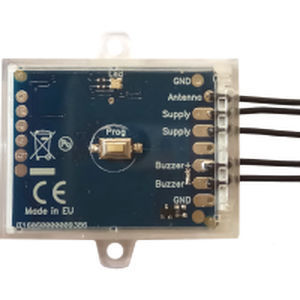

Contato para porta sem fio UniLock
Guardar nos favoritos
Comparar
Características
- Especificações
- sem fio
Descrição
Visão geral
Principais capacidades
Como funciona
Vantagens
Exemplos de aplicação
Instruções de instalação (resumo)
Aprendizagem de comandos (resumo)
Remoção de comandos
Documentação
Compatibilidade / notas
Especificações técnicas
- Módulo receptor compacto para abrir portas pedonais ou portas de entrada equipadas com fechaduras elétricas de solenóide, utilizando a maioria dos comandos remotos que transmitem entre 220 MHz e 868 MHz (OOK/FSK, códigos fixos e rolling).
Principais capacidades
- Funciona sem alimentação externa ou bateria, utilizando a pequena corrente do circuito do botão existente dentro da caixa de controlo da porta.
- Frequência de receção selecionável pelo utilizador (múltiplas frequências suportadas; algumas restritas em certas regiões).
- Suporta modulações OOK (AM) e FSK (FM) (desvios FM 12,5 ou 25 kHz).
- Operação de dupla frequência: pode receber numa ou em duas frequências/modulações simultaneamente.
- Pode memorizar até 60 comandos remotos (códigos fixos e rolling), gerindo diferentes tipos de comandos em simultâneo.
- Saídas por pulso configuráveis: 1–4 pulsos e durações de pulso de 100, 200, 400 ou 600 ms.
Como funciona
- Quando um comando memorizado transmite um código conhecido, o UniLock liga internamente os dois fios de alimentação em paralelo (simulando um botão) para que a fechadura elétrica receba corrente e a porta abra.
- Um fio é usado como antena (não deve ser ligado); os outros dois fios (Supply) ligam-se em paralelo ao botão existente.
Vantagens
- Encaixa na caixa de parede do botão existente; a instalação exige apenas a ligação em paralelo dos dois fios de alimentação ao botão.
- Não é necessária fonte de alimentação externa para integrações típicas de fechaduras elétricas.
- Ampla compatibilidade com muitas marcas e tipos de comandos devido à seleção de frequência, modulação e decodificação avançada.
- Sensibilidade ajustável (atenuação) para limitar ativações indesejadas à distância.
- Suporta aprendizagem de comandos «master» que podem ativar aprendizagem remotamente para dispositivos adicionais (os master não ativam a saída).
Exemplos de aplicação
- Abrir uma garagem com o botão #1 de um comando existente.
- Abrir um portão através de um recetor separado ligado ao UniLock se esse portão usar outra frequência ou codificação.
- Abrir uma porta de peões instalando UniLock no botão da porta.
- Abrir uma porta de entrada instalando UniLock na caixa de parede do botão de entrada.
Instruções de instalação (resumo)
- Verificar a tensão presente no interruptor existente: 9–24 Vdc ou 9–18 Vac.
- Medir a corrente através do interruptor existente: 0,8–3,2 A.
- Ligar os dois fios marcados Supply em paralelo ao interruptor existente (o terceiro fio é a antena e deve permanecer desconectado).
- Configurar frequência, modulação, número de pulsos e duração usando o botão Prog (sequências de pressionamento).
Aprendizagem de comandos (resumo)
- Pressionar Prog duas vezes para ativar o modo de aprendizagem; dentro de 10 s pressionar o botão do comando a memorizar. Cada código memorizado recarrega a janela de 10 s para aprendizagens sucessivas.
- Indicadores LED: 2 piscadas = comando memorizado; 3 piscadas = já presente; 6 piscadas = memória cheia.
- Aprendizagem master: pressionar Prog 4 vezes, depois usar o comando master para ativar remotamente uma janela de aprendizagem de 10 s (os masters não ativam a saída).
Remoção de comandos
- Para remover um comando individual, pressionar Prog 3 vezes e depois transmitir a partir do comando a remover dentro de 10 s (LED fornece feedback).
- Para apagar toda a memória: pressionar Prog 10 vezes (LED pisca 10 vezes) e depois pressionar Prog 3 vezes novamente.
Documentação
- Manual do produto em PDF.
- Notas de aplicação em PDF com exemplos e esquemas de ligação.
Compatibilidade / notas
- Suporta uma ampla lista de comandos e fabricantes (códigos fixos e rolling). O fabricante fornece uma tabela de compatibilidade. A estabilidade da frequência do transmissor é crítica para operação fiável; transmissores instáveis podem não ser reconhecidos.
Especificações técnicas
- Dimensões: 41 x 31 x 11 mm.
- Alimentação da fechadura suportada: 9 ÷ 18 Vac OR 9 ÷ 24 Vdc.
- Intervalo de corrente da fechadura: 0,8 A a 3,2 A máximo.
- Quando conectado, passa uma pequena corrente (≈20 mA) através do interruptor existente para alimentar o UniLock.
- Memória: até 60 comandos (códigos fixos e rolling).
- Pulsos configuráveis: 1, 2, 3, 4; durações: 100 ms, 200 ms, 400 ms, 600 ms.
- Dupla frequência: frequência/modulação secundária selecionável (pode receber duas frequências simultaneamente).
- Modulações suportadas: OOK (AM) e FSK (FM) com desvios FM 12,5 kHz e 25 kHz.
- Frequências selecionáveis (exemplos): 433.42 MHz, 433.92 MHz, 434.15 MHz, 434.42 MHz, 868.30 MHz, 868.50 MHz, 868.80 MHz e adicionais (algumas marcadas * podem ser restringidas): 315 MHz *, 288 MHz *, 300 MHz *, 303 MHz *, 306 MHz *, 310 MHz *, 318 MHz *, 330 MHz *, 390 MHz *, 403.55 MHz *, 418 MHz *.
- Modo OOK narrow-band disponível para maior sensibilidade (requer transmissor estável).
- Feedback LED e botão Prog para configuração, aprendizagem e apagamento.
- Embalagem: clamshell transparente resselável reciclável; instruções impressas em várias línguas.
