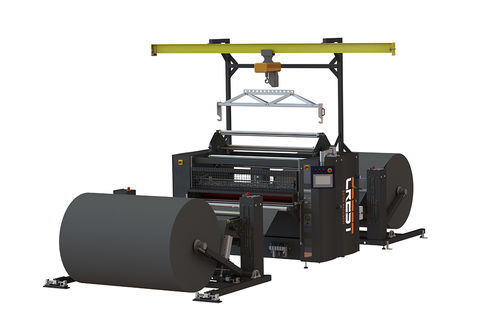

Máquina de laminar a quente EVO-1700

a friode rolo a rolomáquina de corte longitudinal

Visão geral
A Crest EVO-1700 desenrola bobinas jumbo de espuma, lamina filmes e adesivos (quente ou frio), corta o laminado às larguras do cliente e rebobina bobinas jumbo num único passo contínuo roll-to-roll. A linha compacta integra desenrolamento, duas estações de laminação, unidade de corte crush-cut pneumática e rebobinador, operável por um único operador através de um único HMI.

Características principais

• Um único passo contínuo: desenrolar → 2 estações de laminação → corte → rebobinagem
• Trata espessuras de espuma de 0,5–120 mm
• Largura de trabalho até 1680 mm
• Duas estações de laminação independentes com NIP controlado
• Aquecimento IR de onda curta 12 kW no primeiro rolete superior; dimmer 0–100% via HMI
• Rolete superior aquecido (unidade 1) até 135 °C para hotmelt
• Facas pneumáticas crush-cut (5 padrão, expansível até 11)
• Carrossel de filme 4 posições com elevação integrada e eixos Autogrip para trocas rápidas
• Tensão de web controlada por dancer para materiais compressíveis (10–200 N)

Aplicações

• Converters que processam bobinas jumbo de espuma técnica
• Espumas de poliuretano e outros substratos compressíveis
• Laminação hotmelt e processos de união térmica
• Laminação a frio com filmes e adesivos sensíveis à pressão
• Corte inline às larguras do cliente no mesmo passo
• Produção multi-referências com trocas frequentes de filme

Operação e componentes
A linha inclui um desenrolador com travão de fricção elétrico e deslocamento lateral ±100 mm, duas estações de laminação, unidade de corte crush-cut pneumática e rebobinador. Unidade 1: roletes superior e inferior acionados separadamente, ajuste elétrico do NIP e leitura de altura/pressão. Unidade 2 acoplada por fricção a ≈105% da unidade 1 para manter tensão controlada. Ambos usam roletes de borracha de silicone ø150 mm (60° Shore), abertura até 120 mm. Tensão controlada por dancer (10–200 N). Produção em mandril ø76,2 mm (3 in).

Corte
O laminado é cortado por facas pneumáticas crush-cut. 5 facas padrão, expansível até 11. Espessura máxima de corte 20 mm, abertura máxima 120 mm. Posições das facas com ajuste fino lateral ±50 mm por volante para larguras finais precisas.

Trocas e manuseio
O carrossel de filme 4 posições contém três eixos Autogrip adicionais para acelerar trocas. Um guincho de corrente em trilho eleva bobinas jumbo (carga máx. incluindo guincho 250 kg) até 3 m; velocidades 8 e 2 m/min. Programas de receitas no Smart PLC recordam configurações por produto para reduzir tempos de setup e garantir repetibilidade.

Garantia
Garantia de 5 anos mediante contrato de serviço.

Especificações técnicas

• Modelo: EVO-1700
• Largura de trabalho (máx): 1680 mm
• Espessura de espuma: 0,5–120 mm
• Diâmetro bobina jumbo (máx): ø1200 mm
• Peso bobina jumbo (máx): 150 kg
• Largura filme/adesivo (máx): 1680 mm
• Espessura filme/adesivo: 0,05–0,5 mm
• Diâmetro bobina filme (máx): ø300 mm
• Peso bobina filme (máx): 80 kg
• Diâmetro do núcleo: ø76,2 mm (3 in)
• Velocidade máxima de laminação: 15 m/min
• Aquecimento IR: 12 kW onda curta, dimmer 0–100% via HMI
• Aquecimento rolete superior (unidade 1): até 135 °C
• Roletes de laminação: ø150 mm silicone, 60° Shore; abertura até 120 mm
• Controle de tensão: dancer 10–200 N
• Tipo de corte: facas pneumáticas crush-cut (5 padrão, até 11)
• Espessura máxima de corte: 20 mm
• Ajuste fino lateral das facas: ±50 mm
• Rebobinagem: bobina final até ø1200 mm e 150 kg em núcleo 3 in
• Desenrolamento: travão de fricção elétrico, deslocamento ±100 mm, pino de alinhamento
• Carrossel de filme: 4 posições, 3 eixos Autogrip extras
• Guincho: capacidade incluindo guincho até 250 kg, elevação até 3 m
• Controlo: Smart PLC com programas de receitas; HMI único
• Materiais típicos: espuma técnica, poliuretano, substratos compressíveis, filmes térmicos, filmes sensíveis à pressão, adesivos hotmelt, filmes de proteção, laminados autoadesivos, liners
• Garantia: 5 anos (com contrato de serviço)
