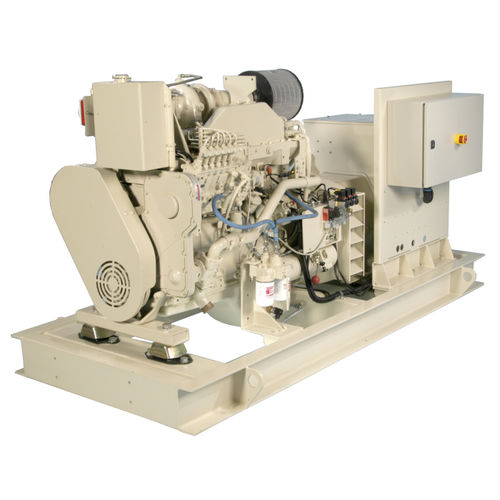

Grupo gerador de energia a diesel 6C-CP

trifásicoestacionário50 Hz

Visão geral
136-170 kWe

• Motores diesel Cummins combinados com alternadores de referência do setor (STAMFORD UCM274H). Projetados, integrados e montados para desempenho eficiente.
• Desenvolvidos para ambientes marítimos para oferecer vida útil estendida e alta disponibilidade operacional.
• Integração simplificada na embarcação com conexões mecânicas menos complexas.
• Disponível com painéis de alarme e monitoramento multiestação por meio de uma rede digital local para atender aos requisitos da aplicação.
• O sistema de alarme integrado pode ser configurado para se comunicar com os sistemas de dados centrais do navio.
• Configurações flexíveis permitem personalizar o grupo gerador conforme as necessidades operacionais da embarcação.
• Garantia completa aplicável ao grupo inteiro e válida globalmente.
• Embalado na G&M Tex Ltd em Ipswich, Reino Unido.

Características e vantagens
Características do motor

• Motor diesel turbocomprimido em linha de seis cilindros com sistema de combustível mecânico: baixa manutenção e boa economia de combustível. Regulador eletrônico de velocidade opcional.
• Disponível com trocador de calor, resfriamento de quilha ou radiador montado no conjunto.
• Configurações de radiador fornecidas com sistema de partida independente não dependente dos sistemas de arranque do navio ou de métodos de troca do motor de arranque.
• Em conformidade com os requisitos de temperatura superficial SOLAS e classificável para aplicações UMS (Unmanned Machinery Space) conforme definido pelas regras da IACS.
• Emissões IMO certificadas pela Lloyd's Register; aprovações de sociedades de classificação disponíveis.
• Unidades classificáveis ao nível do conjunto com calhas de cabos em alumínio extrudado de alta qualidade, filtragem duplex e ferragens aprovadas.

Características do alternador

• Projeto de estator de 12,3 fases que permite ampla gama de saídas reconectáveis.
• Projetado especificamente para serviço marítimo com proteção IP23.
• Motor diesel turbo em linha de seis cilindros acoplado a gerador de ímãs permanentes com acoplamento de um único rolamento fornece excitação consistente em todas as condições.
• Enrolamentos padrão com passo 2/3 para evitar correntes neutras excessivas.
• Classificável para aplicações UMS conforme as regras da IACS.
• Rotores balanceados dinamicamente com rolamentos de esferas selados para a vida útil.
• Aquecedores anti-condensação integrados e dois conjuntos de termistores instalados.

Desempenho e aplicações
Frequência: 50, 60 Hz

Tabela - adequação / potência
Adequado para | kW | kVA
Alimentação primária | 136 - 170 | 170 - 213

Certificações
IMO 1, IMO 2, IMO Tier I

Disponibilidade geográfica
África & Médio Oriente, Ásia-Pacífico, Europa, Índia, América Latina, América do Norte

Especificações (extrato)
Modelo do motor: 6CTA8.3-D(M)
Alternador: STAMFORD UCM274H

Dimensões e peso (tabela)
Colunas: , mm (in), Configurações KC & HX, Configurações RAD
Comprimento total | mm (in) | 2400 (94) | 2550 (100)
Largura total | mm (in) | 1250 (49) | 1250 (49)
Altura total | mm (in) | 1270 (50) | 1480 (58)
Peso total | kg (lb) | 1720 (3792) | 1850 (4079)

Valores nominais e tensões (extrato da tabela de valores nominais)
Modelo do gerador: 6C-CP — Frequência 50 Hz — kW/kVA prime 136 / 170 — Cert: IMO Level I — Tensões: 380 | 400 | 415
Modelo do gerador: 6C-CP — Frequência 60 Hz — kW/kVA prime 160 / 200 — Cert: IMO Level I — Tensão: 416
Modelo do gerador: 6C-CP — Frequência 60 Hz — kW/kVA prime 170 / 213 — Cert: IMO Level I — Tensões: 440 | 460 | 480
Valores nominais de refrigeração RAD (emergência): 6C-CP — 50 Hz — 136 / 170 — Cert: IMO Level I — Tensões: 380 | 400 | 415
Valores nominais de refrigeração RAD (emergência): 6C-CP — 60 Hz — 152 / 190 — Cert: IMO Level I — Tensões: 416 | 440 | 460 | 480

Características / especificações técnicas

• Modelo do motor: 6CTA8.3-D(M)
• Alternador: STAMFORD UCM274H
• Frequência de operação: 50 Hz e 60 Hz
• Faixa de potências (kWe): 136 - 170 (dependendo da configuração e frequência)
• Faixa de potências (kVA): 170 - 213 (dependendo da configuração e frequência)
• Tensões disponíveis (exemplos): 380, 400, 415, 416, 440, 460, 480
• Classificações: IMO Level I / IMO 1, IMO 2, IMO Tier I
• Opções de refrigeração: trocador de calor, resfriamento por quilha, radiador montado
• Adequado para aplicações UMS e conformidade SOLAS para temperatura de superfície
• Dimensões (L x W x H) e peso variam conforme configuração: ex. KC & HX 2400 x 1250 x 1270 mm — 1720 kg; RAD 2550 x 1250 x 1480 mm — 1850 kg
