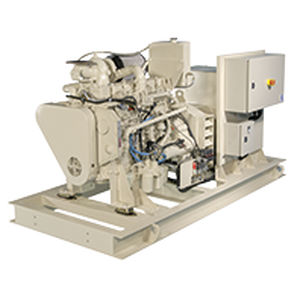

Grupo gerador de energia a diesel 6B-CP

trifásicoestacionário50 Hz

Visão geral
Grupo gerador marítimo 6B-CP fornecendo 74–99 kWe. Motores diesel Cummins combinados com alternadores STAMFORD, concebidos e embalados para uso marítimo com várias opções de refrigeração e integração flexível.

• Motores Cummins emparelhados com alternadores STAMFORD para desempenho coordenado
• Desenvolvido para ambientes marítimos com durabilidade e alta disponibilidade operacional
• Integração simplificada na embarcação com interfaces mecânicas reduzidas
• Painéis de alarme e monitorização multiestação opcionais via rede digital local
• Sistema de alarme integrado configurável para comunicar com os sistemas centrais de dados do navio
• Configurações flexíveis para atender aos requisitos operacionais da embarcação
• Garantia abrangente e global que cobre todo o grupo gerador
• Embalado na G&M Tex Ltd, Ipswich, Reino Unido

Características e benefícios
Características do motor

• Motor diesel turbo de seis cilindros em linha (sistema de combustível mecânico) que proporciona operação eficiente em combustível e baixa manutenção; regulador eletrônico de velocidade opcional
• Opções de refrigeração: trocador de calor, refrigerador de quilha ou radiador montado no conjunto
• Configurações com radiador incluem sistema de partida independente que não depende dos sistemas de arranque do navio
• Em conformidade com os requisitos de temperatura de superfície SOLAS e classificável para espaços de máquinas não tripulados (UMS) segundo as regras IACS
• Aprovações tipo de sociedades de classificação disponíveis
• Unidades classificadas equipadas com chicote de fios de alumínio extrudido, filtração duplex e hardware aprovado

Características do alternador

• Alternador trifásico de 12 fios com ampla gama de saídas reconectáveis
• Projetado para serviço marítimo com grau de proteção IP23
• Gerador de ímã permanente de rolamento único, acoplado próximo, para excitação consistente
• Enrolamentos padrão 2/3 pitch para evitar correntes de neutro excessivas
• Classificável para aplicações UMS segundo IACS
• Rotores dinamicamente balanceados com rolamentos de esferas selados para toda a vida
• Aquecedores anti-condensação integrados e dois conjuntos de termístores

Dimensões & peso (configurações selecionadas)
Comprimento total — mm (in) — KC & HX: 2240 (88) — RAD: 2320 (91)
Largura total — mm (in) — KC & HX & RAD: 1250 (49)
Altura total — mm (in) — KC & HX: 1270 (50) — RAD: 1280 (50)
Peso total — kg (lb) — KC & HX: 1270 (2800) — RAD: 1370 (3020)

Avaliações
Modelo do gerador: 6B-CP — Dados de instalação: MG-90437a — Frequência: 50 Hz — Prime kW / kVA: 80 / 100 — Tensão: 380 | 400 | 415
Modelo do gerador: 6B-CP — Dados de instalação: MG-90438a — Frequência: 60 Hz — Prime kW / kVA: 99 / 124 — Tensão: 416 | 440 | 460 | 480
Modelo do gerador: 6B-CP — Dados de instalação: MG-90437b — Frequência: 50 Hz — Prime kW / kVA: 74 / 93 — Tensão: 380 | 400 | 415
Modelo do gerador: 6B-CP — Dados de instalação: MG-90438b — Frequência: 60 Hz — Prime kW / kVA: 92 / 115 — Tensão: 416 | 440 | 460 | 480

Especificações técnicas

• Modelo do motor: 6BT5.9-D(M)
• Alternador: STAMFORD UCM274E
• Faixa de potência (exemplos): 74 - 99 kWe
• Frequências: 50 Hz e 60 Hz
• Tensões típicas: 380 | 400 | 415 | 416 | 440 | 460 | 480
• Refrigeração/configurações: KC & HX ; RAD (radiador)
• Dimensões (KC & HX vs RAD): comprimento 2240 mm vs 2320 mm ; largura 1250 mm ; altura ~1270–1280 mm
• Pesos (aprox.): 1270 kg (KC & HX) ; 1370 kg (RAD)
• Recursos marítimos: alternador IP23, conformidade SOLAS temperatura de superfície, classificável UMS
• Embalagem: Embalado na G&M Tex Ltd, Ipswich, Reino Unido

Disponibilidade
África & Oriente Médio, Ásia-Pacífico, Europa, Índia, América Latina, América do Norte
