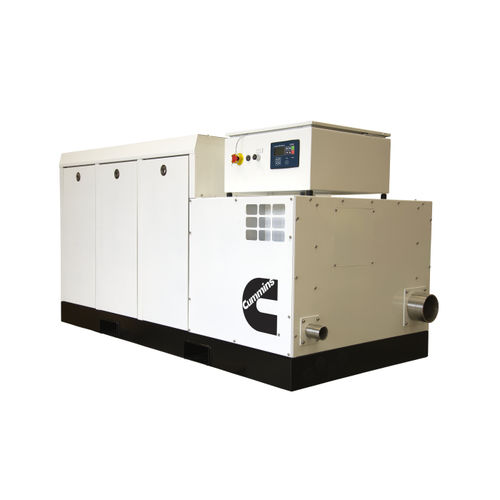

Grupo gerador de energia para aplicações marítimas QSB7 series

a dieseltrifásicoestacionário

Visão geral do produto
O Onan C-Power QSB7E encapsulado é oferecido para o mercado recreativo, enquanto os geradores QSB7 sem carcaça têm fornecido energia principal e de emergência confiável para centenas de embarcações comerciais desde 2012. A versão QSB7E para aplicações recreativas utiliza o mesmo motor, opções de alternador e controles da gama comercial, com um invólucro acústico adicionado para iates de luxo.

Projeto e flexibilidade de seleção
Os engenheiros da Cummins projetaram a família QSB7E com foco na flexibilidade de seleção. Estão disponíveis doze modelos QSB7E; as variantes incluem versões não classificadas, prontas para classificação e totalmente classificadas. Com dimensões nominais de 2300 mm × 1100 mm e escapamento traseiro dedicado, o QSB7E minimiza espaço desperdiçado e fornece potências adequadas até os maiores superiates.

Características e benefícios

• Motor Cummins QSB7 (aparelho de fábrica)
• Gabinete acústico em alumínio para instalação a bordo
• Configuração de escapamento traseiro refrigerado a água que proporciona cerca de 150 mm de economia de espaço
• Acesso de serviço por um único lado para facilitar a manutenção
• Disponível em versões 50 Hz e 60 Hz, até 195 kWe
• Disponível como unidade não classificada, class-ready ou full-class
• Conjuntos Onan atendem aos níveis de emissão certificados pela EPA quando aplicável
• Projeto e componentes suportados pela ampla experiência marítima do fabricante

Dimensões
Comprimento : 2300 mm (90,5 in)
Largura : 1100 mm (43,3 in)
Altura : 1200 mm (47,2 in)

Peso (indicativo)
QSB7E-90/5 : 1890 kg (4158 lb)
QSB7E-108/5 : 1930 kg (4246 lb)
QSB7E-119/5 : 1980 kg (4356 lb)
QSB7E-136/5 : 2020 kg (4444 lb)
QSB7E-152/5 : 2100 kg (4620 lb)
QSB7E-74/6 : 1800 kg (3960 lb)
QSB7E-88/6 : 1820 kg (4004 lb)
QSB7E-104/6 : 1890 kg (4158 lb)
QSB7E-124/6 : 1903 kg (4246 lb)
QSB7E-148/6 : 1980 kg (4356 lb)
QSB7E-170/6 : 2020 kg (4444 lb)
QSB7E-195/6 : 2100 kg (4620 lb)

Potências e especificações (modelos selecionados)
QSB7E-90/5 — Hz: 50 — VAC: 380/400/415 — kWe: 90 — kVA: 112.5 — kWm: 122 — Alternator: 274E — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1500
QSB7E-108/5 — Hz: 50 — VAC: 380/400/415 — kWe: 108 — kVA: 135 — kWm: 122 — Alternator: 274F — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1500
QSB7E-119/5 — Hz: 50 — VAC: 380/400/415 — kWe: 119 — kVA: 149 — kWm: 164 — Alternator: 274G — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1500
QSB7E-136/5 — Hz: 50 — VAC: 380/400/415 — kWe: 136 — kVA: 170 — kWm: 164 — Alternator: 274H — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1500
QSB7E-152/5 — Hz: 50 — VAC: 380/400/415 — kWe: 152 — kVA: 190 — kWm: 164 — Alternator: 274K — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1500
QSB7E-74/6 — Hz: 60 — VAC: 440/460/480 — kWe: 74 — kVA: 92.5 — kWm: 98 — Alternator: 274C — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1800
QSB7E-88/6 — Hz: 60 — VAC: 440/460/480 — kWe: 88 — kVA: 110 — kWm: 98 — Alternator: 274D — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1800
QSB7E-104/6 — Hz: 60 — VAC: 440/460/480 — kWe: 104 — kVA: 130 — kWm: 112 — Alternator: 274E — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1800
QSB7E-124/6 — Hz: 60 — VAC: 440/460/480 — kWe: 124 — kVA: 156 — kWm: 142 — Alternator: 274F — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1800
QSB7E-148/6 — Hz: 60 — VAC: 440/460/480 — kWe: 148 — kVA: 186 — kWm: 186 — Alternator: 274G — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1800
QSB7E-170/6 — Hz: 60 — VAC: 440/460/480 — kWe: 170 — kVA: 212.5 — kWm: 186 — Alternator: 274H — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1800
QSB7E-195/6 — Hz: 60 — VAC: 440/460/480 — kWe: 195 — kVA: 244 — kWm: 210 — Alternator: 274K — Cooling: trocador de calor ou refrigeração de quilha — pf: 0.80 — RPM: 1800

Características técnicas (pontos-chave)

• Frequências: modelos 50 Hz e 60 Hz disponíveis
• Potência máxima: 195 kWe (QSB7E-195/6)
• Dimensões representativas: 2300 mm (C) × 1100 mm (L) × 1200 mm (A)
• Intervalo de peso representativo: aprox. 1800 kg – 2100 kg (varia por modelo)
• Fator de potência: 0.80 (padrão)
• Opções de refrigeração: trocador de calor ou refrigeração por quilha
• Uso previsto: conjuntos geradores marítimos (de embarcações de recreio a embarcações comerciais)
