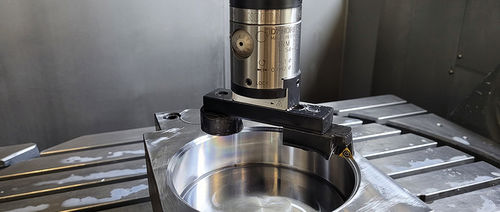

Kit de ferramentas de mandrilar para grande diâmetro DIN 69871-AD30 MHD’50.60

com pastilhas intercambiáveisde alta precisãoem kit

Sistema modular de mandrilhamento que oferece ferramentas modulares de alta precisão com conexão MHD’ para operações de mandrilhamento, proporcionando rigidez e flexibilidade.

Visão geral

• Ferramentas modulares de mandrilhamento de alta precisão com conexão MHD’ projetadas para operações de mandrilhamento.
• Projetado para fornecer rigidez e flexibilidade em configurações modulares.
• A categoria inclui múltiplos porta-ferramentas, cabeçotes e acessórios compatíveis com uma ampla gama de interfaces de máquina e conexões do lado da ferramenta.

Conexões lado máquina disponíveis (exemplos apresentados na página)

• DIN69871 ISO30
• DIN69871 ISO40
• DIN69871 ISO50
• DIN69871 ISO40 FC
• DIN69871 ISO50 FC
• MAS403 BT30
• MAS403 BT40
• MAS403 BT50
• HSK-A50, HSK-A63, HSK-A80, HSK-A100
• DIN2080 ISO30 / ISO40 / ISO50
• ANSI/CAT 40 / 50
• CAT40 / CAT50 (variações UNC e FC)
• NMTB40 / NMTB50
• Famílias D16, D20, D25, D32
• Série PSC (PSC40, PSC50, PSC63, PSC80, PSC100)

Conexões lado ferramenta típicas / pastilhas compatíveis (exemplos)

• MHD’16, MHD’20, MHD’25, MHD’32, MHD’40, MHD’50, MHD’63, MHD’80, MHD’90
• Pastilhas e suportes referenciados na página: CCMT0602, CCMT09T3, CCMT1204, CCGT0602, TPGX0902, TPGX1103, variantes SNMG/CNMG/TCMT, entre outras.

Exemplos de entradas da tabela de produtos (conforme listado na página)

• Ref: DIN 69871-AD30 MHD’50.60 | Código único: 416500103020 | Conexão lado máquina: DIN69871 ISO30 | Conexão lado ferramenta: MHD’50
• Ref: DIN69871-AD40 MHD’16.40 | Código único: 416160414020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’16
• Ref: DIN69871-AD40 MHD’16.63 | Código único: 416160614020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’16
• Ref: DIN69871-AD40 MHD’16.100 | Código único: 416161014020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’16
• Ref: DIN69871-AD40 MHD’20.50 | Código único: 416200514020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’20
• Ref: DIN69871-AD40 MHD’20.80 | Código único: 416200814020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’20
• Ref: DIN69871-AD40 MHD’20.125 | Código único: 416201214020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’20
• Ref: DIN69871-AD40 MHD’25.50 | Código único: 416250514020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’25
• Ref: DIN69871-AD40 MHD’25.80 | Código único: 416250814020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’25
• Ref: DIN69871-AD40 MHD’25.125 | Código único: 416251214020 | Conexão lado máquina: DIN69871 ISO40 | Conexão lado ferramenta: MHD’25

Características técnicas / especificações

• Categoria: Sistema modular de mandrilhamento (porta-ferramentas, cabeçotes, barras, kits, acessórios)
• Marca: D'Andrea S.p.A
• Conexão principal: conexão modular MHD’ (múltiplos tamanhos: 16, 20, 25, 32, 40, 50, 63, 80, 90, etc.)
• Compatibilidade: Vários padrões lado máquina (DIN69871, MAS403 BT, HSK-A, DIN2080, ANSI/CAT, CAT UNC, NMTB, séries D)
• Compatibilidade de pastilhas/ferramentas: Muitos tipos de pastilhas padrão referenciados (CCMT, CCGT, WCGT, TPGX, SNMG, CNMG, TCMT, TP…)
• Listagem de produtos: Tabela extensa de referências individuais e códigos únicos (cada linha lista: Ref — Código único — Conexão lado máquina — Conexão lado ferramenta)
