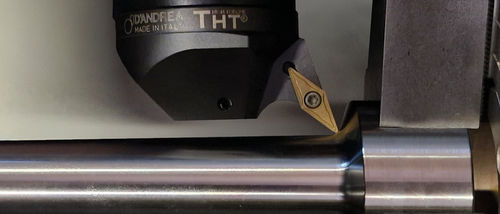

Porta-ferramenta VDI PSC 40 – HT5.30

HSKBT MAS403DIN

Suportes de ferramentas de torneamento modulares (THT) projetados para uma ampla gama de operações de torneamento, desde desbaste pesado até acabamento. O sistema utiliza cabeças intercambiáveis e pastilhas de metal duro ISO padrão para oferecer flexibilidade e adaptabilidade em várias máquinas e aplicações.

Visão geral
Os suportes modulares THT baseiam-se no acoplamento cônico poligonal patenteado HT, que assegura ajuste preciso e elevada resistência ao torque. O sistema combina um componente macho (com diferentes acoplamentos de máquina como HSK, PSC, VDI, DIN, MAS, KM, etc.) com um componente fêmea (corpo da ferramenta) disponível em várias geometrias para alojar pastilhas ISO (negativas e positivas). A abordagem modular permite compor muitas variantes de ferramentas com um número limitado de elementos.

Principais famílias de produtos e componentes compatíveis (conforme tabela)

• Série PSC: PSC 40, PSC 50, PSC 63, PSC 80, PSC 100 (exemplos: PSC 40 – HT5.30, PSC 50 – HT5.20, PSC 63 – HT6.22)
• Acoplamentos HSK-T: HSK-T 63, HSK-T 100 (exemplos: HSK-T 63 – HT5.35, HSK-T 63 – HT6.45, HSK-T 100 – HT8.50)
• Acoplamentos DIN / MAS: DIN69871-AD50, MAS403BT-AD50 (exemplos: DIN69871-AD50 – HT6.36.5, MAS403BT-AD50 – HT6.38.5)
• VDI e KM: VDI40, VDI50, KM63 (exemplos: VDI 40 – HT6.25, KM63 – HT6.25)
• Suportes THT por padrão de haste e famílias de pastilhas: PCLNR / PCLNL, PCBNR / PCBNL, PDMNR / PDMNL, PCMNN, SVVBN, SRDCN, SRSCR / SRSCL, PWLNR / PWLNL, SCLCR / SCLCL, SDUCR / SDUCL, TU (hastes quadradas), D (hastes redondas)
• Famílias de pastilhas: CCGT09T3, CCMT09T3, CNMG1204, CNMG1606, CNMG1906, DCGT11T3, DCMT11T3, DNMG1506, RCMT1204, RCMT1606, RCMX1204, RCMX1606, VBMT1604, WNMG0804
• Parafusos, pinos e acessórios: GPP (M10x12, M10x4, M12x16, M12x20, M12x25), SPE, AEF, OR, CHVE, TORX, PNT e outros itens de montagem
• Componentes de fixação / balanceamento: VBC (variantes HT5, HT6, HT8), VBI, VBSI e variantes VBI/VB

Observações sobre o conteúdo da tabela
A tabela de produtos lista muitas referências individuais e códigos internos únicos que relacionam cada referência de suporte às interfaces compatíveis do lado da máquina e do lado da ferramenta. O catálogo inclui corpos de suporte e acessórios relacionados, fixadores e pastilhas.

Características técnicas / especificações

• Série: THT (suportes modulares de torneamento)
• Acoplamento: Acoplamento cônico poligonal patenteado HT para elevada resistência ao torque
• Padrão de pastilha: Pastilhas de metal duro ISO (compatíveis com várias famílias)
• Operações: Gama completa de operações de torneamento, do desbaste ao acabamento
• Modularidade: Cabeças intercambiáveis e múltiplos acoplamentos lado máquina (HSK, PSC, VDI, DIN, MAS, KM)
• Componentes incluídos: Corpos de suporte, cabeças intercambiáveis, suportes compatíveis com pastilhas, fixadores e acessórios
• Tipos de haste: Hastes quadradas (ex.: 20x20, 25x25, 32x32), hastes redondas (D20, D25, D32, D40)
• Compatibilidade: Projetado para ampla compatibilidade máquina-ferramenta com pastilhas ISO
