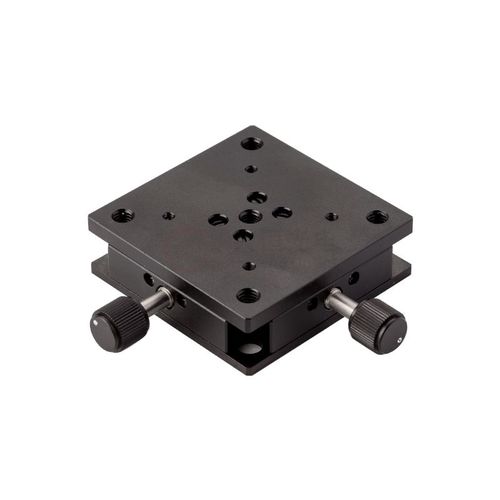

Mesa de coordenadas de translação GCM-122101M

de 2 eixosde 1 eixode micrômetros

A translação linear precisa e suave, sem folga, é conseguida através de guias em cauda de andorinha e um micrómetro com mola ou mecanismo de parafuso de avanço. As molas pré-carregam a placa móvel, eliminando qualquer folga. Nas tabelas abaixo, x representa a fase de 1 eixo e x-y representa uma combinação de fases de 2 eixos. A indica o acionamento micrométrico; B indica o acionamento de montagem lateral. Com o produto da série GCM-53, é possível construir um estágio de translação de 3 eixos. O estágio de translação GCM-122101M XY fabricado pela Daheng Optics utiliza carris de guia de cauda de andorinha retificados como mecanismo de guia e pares de roscas de precisão como componentes de acionamento. Com um tamanho de mesa de 65x65mm, um curso de ±3mm e uma estrutura fina e compacta, possui quatro orifícios de passagem de φ7mm com um passo de orifício de 50mm na parte inferior para ligação direta a plataformas ópticas. Os orifícios roscados M4 em ambos os lados permitem a montagem com hastes de suporte.
