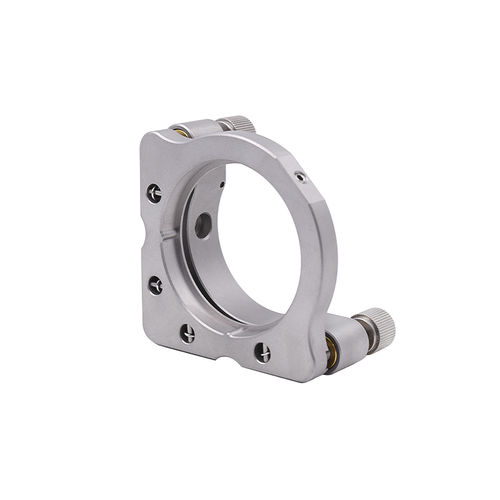

Porta-lente/espelho/filtro em alumínio GCM-0888 series

para ópticapara instalação

O corpo principal do suporte de aço inoxidável GCM-08888 é feito de aço inoxidável 304. Em comparação com materiais de liga de alumínio, tem as vantagens de um menor coeficiente de expansão térmica e maior rigidez, oferecendo assim uma melhor estabilidade. A ótica é instalada a partir da frente do suporte, tornando a desmontagem e a instalação mais cómodas. As linhas de contacto convexas duplas no interior da ranhura de montagem e os parafusos de ajuste com ponta de nylon formam uma instalação de contacto de três pontos. Esta conceção assegura um posicionamento preciso do centro da ótica, minimizando a excentricidade ou a inclinação que poderiam perturbar o percurso ótico. Equipado com dois accionamentos de rosca fina M6×0,25, permite o ajuste dos ângulos de inclinação/rotação. A extremidade de cada acionamento de rosca fina possui um orifício de encaixe hexagonal, que pode ser ajustado com uma chave hexagonal n.º 2. Em ambos os lados da base de montagem, existem orifícios escareados com roscas M4 e M6, que são utilizados para ligar hastes ópticas ou parafusos M4. Fabricado em aço inoxidável 304 Suporta ópticas de Ø20 mm, Ø25,4 mm ou Ø50,8 mm Gama angular: ±4° Dois ajustadores de rosca M6X0.25 permitem um ajuste fino
