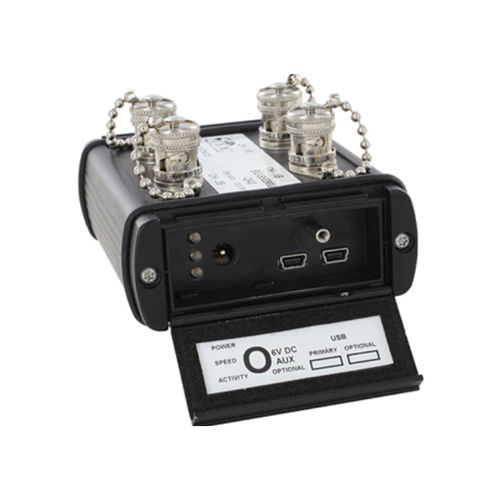

Sistema aviônico para drone interface USB BU-67X02U/3U series

MIL-STD-1553

O dispositivo USB BU-67X02U/3U fornece uma interface portátil de prateleira para 1 ou 2 canais MIL-STD-1553 dual-redundant, 4 canais de recepção ARINC 429, 2 canais de transmissão ARINC 429, 8 I/O's digitais discretas programáveis pelo usuário, entrada de código de tempo IRIG-B e 1 Saída PPS (Pulse-per-Second). O dispositivo está disponível apenas como 1553, 429 apenas, ou totalmente povoado com 1553/429 Multi-IO. O dispositivo USB pode ser alimentado diretamente da interface USB ou por uma fonte de alimentação externa (incluída). Seu tamanho pequeno, peso leve e construção durável fazem do BU-67X02UX uma ferramenta comum para uso em serviço de campo, equipamentos de teste de linha de vôo e aplicações de instrumentação de vôo. O BU-67103UX fornece as mesmas capacidades exatas em um pacote não robusto que é adequado para aplicações em laboratório. Cada 1553 canais pode operar nos modos Controlador de Barramento (BC) ou Multi-RT (0 a 31), e cada modo tem a capacidade de executar um Monitor de Barramento (MT) concorrente. O ARINC 429 canais pode suportar uma taxa de linha de dados completa para comunicações de velocidade baixa, alta e ARINC 575 com ajuste automático da taxa de variação enquanto fornece múltiplos métodos de recepção e transmissão para mensagens ARINC. O dispositivo inclui o BU-69092S MIL-STD-1553 AceXtreme® C Software Development Kit (SDK) e o DD-42992S ARINC 429 C SDK, incluindo amostras de código fonte e documentação detalhada, para suportar todos os modos de operação. Os pacotes opcionais de software gráfico incluem o analisador/simulador MIL-STD-1553 BusTrACEr, o analisador de barramento de dados ARINC 429 (DBA), o carregador de dados ARINC 615, o pacote de suporte LabVIEW Multi-I/O e a ferramenta DataSIMS Real-Time Avionics Bus Analysis & Simulation Tool.
