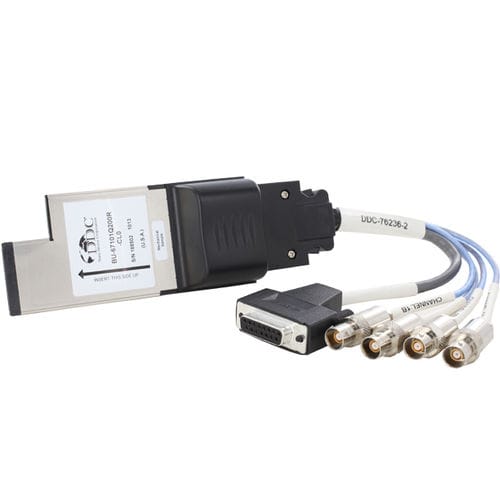

Placa de interface CompactPCI Express BU-67101Q

para aviônicaindustrialMIL-STD-1553

O BU-67101Q é um dispositivo ExpressCard/54, projetado para fazer interface com um barramento de dados MIL-STD-1553. Existem até dois canais duplos MIL-STD-1553 redundantes que operam nos modos Controlador de Bus (BC) ou Multi-RT (0 a 31). Cada modo tem a capacidade de executar um Monitor de barramento simultâneo (MT). A placa também contém duas I/Os digitais discretas, duas I/Os digitais (+35V) I/Os discretas, Entrada de Código de Tempo IRIG-B e uma Entrada de Relógio de Ponto. A interface utilizada nesta placa é a arquitetura AceXtreme® da DDC, uma extensão da comprovada família Enhanced Mini-ACE de 1553 produtos. O cartão inclui o software da série BU-69092SX, que é o MIL-STD-1553 AceXtreme® C Software Development Kit (SDK) da DDC. Ele suporta todos os modos de operação (BC, Multi-RT, MT), incluindo amostras de código fonte e documentação detalhada. Os pacotes de software opcionais incluem o Analisador/Simulador Gráfico BusTrACEr 1553, DataSIMS Real-Time Avionics Bus Analysis & Simulation Software, e um pacote completo de LabVIEW e LabVIEW Real-Time. APLICAÇÕES O BU-67101Q MIL-STD-1553 ExpressCard é adequado para uma grande variedade de aplicações, incluindo, mas não limitado a, testes em terra ao nível da caixa, simulação, equipamento de teste portátil, teste de linha de voo e diagnóstico, desenvolvimento de software, integração de sistemas e depuração. O cartão melhora o trabalho dos desenvolvedores, integradores, testadores, pessoal de campo e equipe de teste de vôo através de recursos avançados de 1553 que são acessíveis em um fator de forma portátil.
