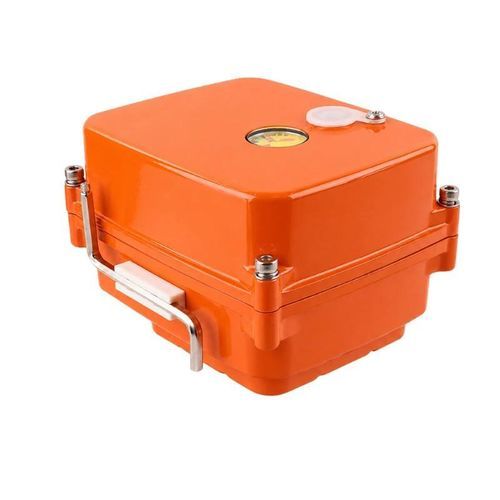

Atuador de válvula elétrico BBVA-ON

eletromecânicomotorizadorotativo

Visão geral do produto
O BBVA-ON é um atuador elétrico On/Off para válvulas rotativas 0–90°, projetado para automatizar a abertura e fechamento de válvulas de esfera, borboleta, diafragma e similares. O torque de saída disponível varia de 10 a 200 N·m, cobrindo desde válvulas de precisão até aplicações industriais de alto torque. Estão disponíveis opções de carcaça, tamanhos de eixo e interfaces de controle para adequação às exigências de instalação e processo.

Principais características

• Torque de saída: 10–200 N·m
• Rotação padrão: 0–90° para operação On/Off
• Sinais de controle On/Off ativos e passivos
• Alimentação: DC 24 V ou AC 220 V
• Motor brushless DC com transmissão por engrenagens metálicas
• Sinais de posição aberto/fechado e feedback opcionais
• Proteção contra bloqueio e sobrecarga
• Grau de proteção IP65
• Opções: reset após falha de energia, RS485, controle wireless e 4G
• Variantes multi-turn e de ação rápida para classes selecionadas

Aplicações típicas

• Válvulas motorizadas de 2, 3 e 4 vias
• Válvulas borboleta e diafragma motorizadas
• Corpos de válvula em aço inoxidável, latão e UPVC
• Abertura/fechamento automático de tubulações industriais
• Controle On/Off de água, gases e outros fluidos
• Válvulas montadas em equipamentos e sistemas de automação

Especificações gerais
Modo de controle — Controle On/Off ativo ou passivo
Torque de saída — 10–200 N·m
Ângulo de rotação — 0–90°
Alimentação — DC 24 V ou AC 220 V
Tempo de operação — 6–20 s dependendo da configuração de torque
Eixo de saída — 9×9, 11×11, 14×14, 17×17 mm
Potência em standby — ≤5 W
Temperatura de operação — −25 a 55°C (extremo −45 a 75°C)
Grau de proteção — IP65
Material da carcaça — Plástico ou liga de alumínio
Cor — Laranja-avermelhado


Opções de torque e carcaça

• 10 N·m — Tempo 6 s; Eixo 9×9 mm; Carcaça: Plástico; Peso 0.2 kg; Dimensões 69×61×58 mm
• 15–18 N·m — 8 s; Eixo 9×9 mm; Carcaça: Liga de alumínio; Peso 0.38 kg; Dimensões 69×61×58 mm
• 30–45 N·m — 10 s; Eixo 11×11 mm; Carcaça: Liga de alumínio; Peso 0.87 kg; Dimensões 78×57×80 mm
• 50–75 N·m — 15 s; Eixo 14×14 mm; Carcaça: Liga de alumínio; Peso 1.0 kg; Dimensões 110×90×82 mm
• 100 N·m — 10 s; Eixo 17×17 mm; Carcaça: Liga de alumínio; Peso 3.6 kg; Dimensões 143×110×140 mm
• 200 N·m — 20 s; Eixo 17×17 mm; Carcaça: Liga de alumínio; Peso 3.6 kg; Dimensões 143×110×140 mm

Dados de potência

• 10–45 N·m — DC24 V carga ≤10 W; AC220 V carga ≤15 W; DC24 V bloqueio ≤25 W; AC220 V bloqueio ≤30 W
• 50–75 N·m — DC24 V carga ≤15 W; AC220 V carga ≤20 W; DC24 V bloqueio ≤30 W; AC220 V bloqueio ≤35 W
• 100–200 N·m — DC24 V carga ≤35 W; AC220 V carga ≤40 W; DC24 V bloqueio ≤60 W; AC220 V bloqueio ≤70 W

Funções opcionais

• Sinais aberto/fechado — Disponíveis em toda a faixa de torque
• Reset após falta de energia — Disponível para configurações selecionadas
• RS485 — Disponível para 100–200 N·m
• Controle wireless — Disponível para 100–200 N·m
• Controle 4G — Disponível para 100–200 N·m
• Multi-turn — Até 5 voltas (30–45 N·m); até 10 voltas (50–75 N·m); até 7 ou 68 voltas (100–200 N·m)
• Ação rápida — Disponível conforme a classe de torque

Configurações de ação rápida

• Classe 10 N·m — 3 s / 5 N·m
• Classe 30–45 N·m — 5 s / 10 N·m; 15 s / 30 N·m
• Classe 50–75 N·m — 2.5 s / 10 N·m; 5 s / 20 N·m; 10 s / 30 N·m
• Classe 100–200 N·m — 2.5 s / 30 N·m

Guia de seleção
Selecione um atuador com margem de segurança acima do torque máximo da válvula. Confirme ângulo de rotação, tempo de operação, tamanho do eixo, espaço de instalação, alimentação e sinal de controle. Se necessário, adicione feedback de posição, reset após falta de energia, comunicação, controle wireless e opções multi-turno ou de ação rápida.

Especificações técnicas

• Model/Series: BBVA-ON
• Modo de controle: Controle On/Off ativo ou passivo
• Torque de saída: 10–200 N·m
• Ângulo de rotação: 0–90°
• Alimentação: DC 24 V ou AC 220 V
• Motor: Motor brushless DC com engrenagem metálica
• Tempo de operação: 6–20 s dependendo do torque; variantes rápidas até 2.5–3 s
• Tamanhos de eixo: 9×9, 11×11, 14×14, 17×17 mm
• Potência em standby: ≤5 W
• Temperatura de operação: −25 a 55°C (extremo −45 a 75°C)
• Grau de proteção: IP65
• Carcaça: Plástico ou liga de alumínio
• Peso e dimensões: ver opções de torque/carcasca (0.2–3.6 kg)
• Opções: sinais aberto/fechado, reset, RS485, wireless, 4G, multi-turn, ação rápida
