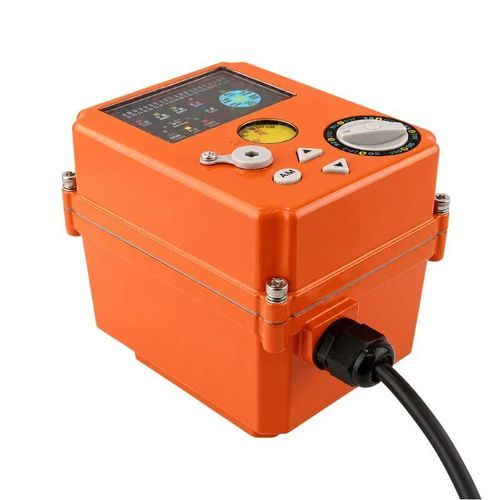

Atuador de válvula elétrico BBVA-MOD

motorizadorotativomultivolta

Visão geral do produto
O BBVA-MOD foi projetado para controle contínuo de posição de válvulas de esfera, borboleta, diafragma e outras válvulas rotativas. Aceita sinal de controle 4–20 mA ou 0–10 V, posiciona a válvula conforme o setpoint e fornece um sinal de feedback de posição correspondente. É adequado para regulação automática de fluxo de gás e líquido. O atuador cobre uma faixa de torque de 10 a 200 N·m e está disponível com configurações de display OLED, LED ou LCD. O painel exibe posição da válvula, setpoint, estado de operação e informações de falha, além de operação manual, calibração de posição e ajustes de parâmetro de controle.

Principais características

• Faixa de torque de saída de 10 a 200 N·m
• Controle proporcional 4–20 mA ou 0–10 V
• Feedback de posição 4–20 mA ou 0–10 V
• Controle contínuo de posição 0–90°
• Erro básico ±0.5% e histerese inferior a 0.3%
• Precisão de posicionamento ajustável de 0.2% a 3.6%
• Opções de display OLED, LED ou LCD colorido
• Operação manual, calibração de posição e exibição de estado
• RS485 e sinais aberto/fechado opcionais
• Opções sem fio, 4G, reset após falha de energia e multi-volta para configurações selecionadas

Aplicações típicas

• Válvulas de esfera motorizadas em modulação
• Válvulas borboleta motorizadas em modulação
• Válvulas de diafragma motorizadas em modulação
• Regulação de fluxo de gás e líquido
• Controle remoto da posição da válvula
• Controle de processo industrial e automação de equipamentos
• Válvulas em aço inoxidável, latão e UPVC

Especificações gerais
Parâmetro — Especificação
Modo de controle — Controle modulante
Sinal de entrada — 4–20 mA ou 0–10 V
Feedback de saída — 4–20 mA ou 0–10 V
Torque de saída — 10–200 N·m
Ângulo de rotação — 0–90°
Alimentação — DC 24 V ou AC 220 V
Tempo de operação — 8–20 s, dependendo da configuração de torque
Erro básico — ±0.5%
Histerese — <0.3%
Precisão de posicionamento — Ajustável de 0.2% a 3.6%
Potência em espera — ≤5 W
Temperatura de operação — −25 a 55°C
Faixa de temperatura extrema — −45 a 75°C
Grau de proteção — IP65; IP55 para configurações selecionadas com display interno
Material do invólucro — Plástico ou liga de alumínio

Opções de torque e invólucro
Configuração de torque — Tempo de operação — Eixo de saída — Display — Peso — Dimensões
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — OLED interno ou LCD colorido — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LED ou LCD colorido — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LED ou LCD colorido — 3.6 kg — 143×110×140 mm

Dados de alimentação
Faixa de torque — Potência nominal DC 24 V — Potência nominal AC 220 V — Potência de bloqueio DC 24 V — Potência de bloqueio AC 220 V
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

Opções de controle e comunicação
Item de configuração — Opções disponíveis
Sinal de entrada — 4–20 mA ou 0–10 V
Feedback de saída — 4–20 mA ou 0–10 V
Sinais aberto e fechado — Disponíveis em toda a faixa de torque
RS485 — Disponível em toda a faixa de torque
Controle remoto sem fio — Disponível para configurações selecionadas 30–200 N·m
Controle sem fio 4G — Disponível para configurações selecionadas 30–200 N·m
Reset após falha de energia — Disponível para configurações selecionadas 50–200 N·m
Operação multi-volta — Até 5 voltas para 30–45 N·m; até 10 voltas para 50–75 N·m; até 7 ou 68 voltas para 100–200 N·m

Opções de display
Faixa de torque — Tipo de display
10–45 N·m — Display OLED
50–75 N·m — OLED interno ou LCD colorido
100–200 N·m — LED ou LCD colorido
O display pode mostrar a posição real da válvula, o setpoint de posição, o estado de operação e informações de falha. O tipo de display disponível depende da configuração de torque e controle selecionada.

Guia de seleção
A seleção deve considerar o torque máximo de regulação da válvula, o sinal de controle, o sinal de feedback, a precisão de posicionamento, o tempo de operação, o eixo de saída e o espaço de instalação disponível. Selecione RS485, controle sem fio, reset após falha de energia, operação multi-volta e opções de display como parte da configuração do atuador.

Características / Especificações técnicas

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
