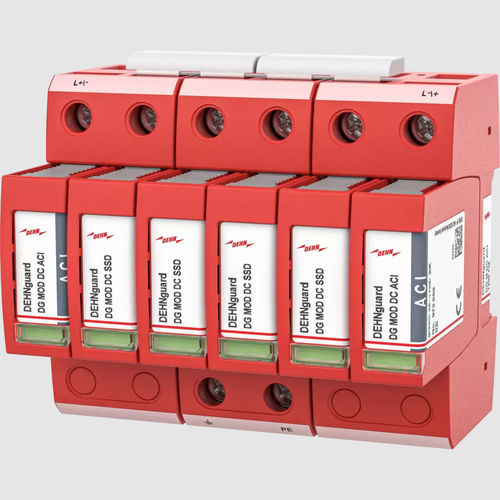

Dispositivo de proteção contra surtos de tipo 2 DG M DC ACI 1250 FM
de instalação elétricade telesinalizaçãopara alimentação contínua

Dispositivo de proteção contra surtos de tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - de instalação elétrica / de telesinalização / para alimentação contínua
Dispositivo de proteção contra surtos de tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - de instalação elétrica / de telesinalização / para alimentação contínua
Dispositivo de proteção contra surtos de tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - de instalação elétrica / de telesinalização / para alimentação contínua - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo
de tipo 2
Aplicações
de telesinalização, de instalação elétrica, para alimentação contínua, contra arcos elétricos
Outras características
com indicador de falha, combinado, modular, CC, de encaixe
Tensão

1.250 V

Corrente primária

MÁX: 20.000 A

MÍN: 10.000 A

Descrição

Overview
  • Limitador combinado universal composto por uma parte base e um módulo de proteção plug-in
  • Conceito de dispositivo desenvolvido especificamente para circuitos CC e equipamentos de carregamento DC
  • Dispositivo de comutação DCD integrado reduz o risco de incêndio por arcos de comutação CC
  • Pode ser usado sem fusível de backup adicional em cenários de aplicação definidos
  • Indicação de estado de funcionamento / falha por bandeira mecânica verde / vermelha na janela de inspeção
  • Substituição de módulos de proteção sem ferramentas através de sistema de bloqueio com botão de libertação


Variant — DEHNguard M DC ACI 1250 FM (Part No. 972150)
Limitador de sobretensão modular para aplicações DC; com contacto de sinalização remota flutuante.
  • Dispositivo de proteção contra sobretensões Tipo 2, DG M DC ACI 1250 FM
  • Limitador modular plugável
  • Para aplicações DC, largura de 6 módulos DIN
  • Indicação mecânica de estado de funcionamento / falha
  • Limitador Tipo 2 similar a EN / IEC 61643-41
  • Constituído por combinação interruptor / espaço de faísca
  • Especialmente para uso em equipamentos de carregamento DC até 1.250 V
  • Tensão contínua máxima de serviço (+ --> -): 1250 V CC
  • Corrente de descarga nominal (8/20 µs): 10 kA
  • Corrente de impulso nominal máxima (8/20 µs): 20 kA
  • Capacidade máxima de suporte a curto-circuito (ISCCR): 5 kA
  • Contacto de sinalização remota flutuante como contacto inversor


Technical details (Part No. 972150)
  • Classificação SPD similar a EN 61643-41 / IEC 61643-41 — Tipo 2
  • Corrente de descarga nominal (8/20 µs) (In) — 10 kA
  • Corrente de impulso nominal máxima (8/20 µs) (Imax) — 20 kA
  • Capacidade máxima de suportar curto-circuito (ISCCR) — 5 kA
  • Tipo de contacto de sinalização remota — contacto inversor
  • Dados técnicos alargados — ver documentação da variante


Additional product information / Tender specification (Part No. 972150)
  • Dispositivo de proteção contra sobretensões Tipo 2, DG M DC ACI 1250 FM
  • Limitador modular plugável
  • Para aplicações DC, largura de 6 módulos DIN
  • Indicação mecânica de estado de funcionamento / falha
  • Limitador Tipo 2 similar a EN / IEC 61643-41
  • Constituído por combinação interruptor / espaço de faísca
  • Especialmente para uso em equipamentos de carregamento DC até 1.250 V
  • Tensão contínua máxima de serviço (+ --> -): 1250 V CC
  • Corrente de descarga nominal (8/20 µs): 10 kA
  • Contacto de sinalização remota flutuante como contacto inversor
  • Testado contra vibração e choque segundo EN 60068
  • Cumpre IEC 61851-23


Technical specifications
  • Família de produto: DEHNguard ME/SE DC ... (FM)
  • Conceito: limitador combinado modular (parte base + módulo de proteção plug-in)
  • Uso previsto: circuítos DC, incluindo equipamentos de carregamento DC (variantes até 1250 V CC)
  • Sinalização remota: contacto inversor flutuante (dependendo da variante)
  • Dispositivo DCD: evita danos por incêndio causados por arcos de comutação DC (dependendo da variante)
  • Classificação SPD: Tipo 1+2 ou Tipo 2 dependendo da variante e configuração
  • Corrente de descarga nominal (8/20 µs): valores típicos 10 kA ou 12,5 kA (dependendo da variante)
  • Corrente de impulso nominal máxima (8/20 µs): até 20 kA
  • Corrente de impulso de raios (10/350 µs): ex. 5 kA em variantes combinadas (ME)
  • Níveis de protecção de tensão (Up): dependentes da variante (exemplos: <0,5 kV, <1,25 kV, <2,0 kV, <3,0 kV)
  • Capacidade de suportar curto-circuito (SCCR): dependente da variante (exemplos: 5 kA, 300 A, 25 kA etc. consoante modelo e condições de fusível de protecção)
  • Tensão contínua máxima de serviço (UC): exemplos de variantes: 60 V CC, 242 V CC, 550 V CC, 900 V CC, 1000 V CC, 1250 V CC
  • Larguras de módulo: variantes de 1,5 módulos até 6 módulos DIN (dependendo do modelo)
  • Indicação de avaria: bandeira mecânica verde / vermelha na janela de inspecção
  • Substituição dos módulos: sistema de bloqueio plug-in sem ferramentas com botão de libertação
