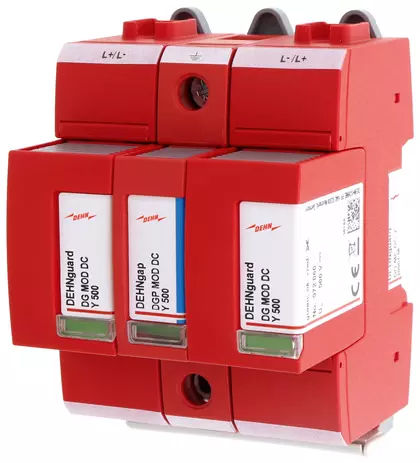

Dispositivo de proteção contra surtos de tipo 2 DG ME DC Y 1000 FM

de instalação elétricade telesinalizaçãopara alimentação contínua

Descrição curta
Supressor de surtos modular para aplicações em corrente contínua com contacto de sinalização remota flutuante.

Principais características

• Supressor combinado universal composto por uma parte base e um módulo de proteção plug-in
• Conceito do dispositivo desenvolvido especificamente para uso em circuitos de corrente contínua
• Potente dispositivo de comutação DC (DCD) que previne danos por incêndio causados por arcos de comutação em CC
• Utilização sem fusível de reserva adicional em aplicações definidas
• Indicação de estado de funcionamento / falha por bandeira indicadora verde / vermelha na janela de inspeção
• Fácil substituição dos módulos de proteção sem ferramentas graças ao sistema de bloqueio com botão de libertação do módulo
• Contacto de sinalização remota flutuante (contacto inversor)
• Design modular, plug-in; largura de 6 módulos DIN

Detalhes do produto / Especificações para concurso

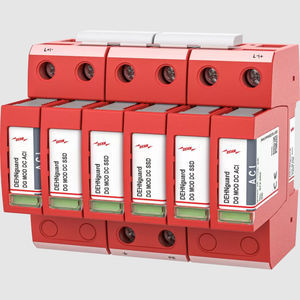

Dispositivo de protecção contra surtos Tipo 2, DG M DC ACI 1250 FM
Supressor modular e plug-in para aplicações DC, largura de 6 módulos DIN
Indicação mecânica de funcionamento / estado de falha
Supressor Tipo 2 semelhante a EN / IEC 61643-41
Constituído por combinação interruptor / espaçador de faísca
Especificamente para utilização em equipamentos de carregamento DC até 1.250 V DC
Tensão contínua máxima de serviço (+ --> -): 1250 V DC
Corrente de descarga nominal (8/20 µs): 10 kA
Contacto de sinalização remota flutuante como contacto inversor
Testado a vibração e choque segundo EN 60068
Cumpre IEC 61851-23

Detalhes técnicos (tabela)
Classificação SPD semelhante a EN IEC 61643-41: Tipo 2
Corrente de descarga nominal (8/20 µs) (In): 10 kA
Corrente máxima de impulso nominal (8/20 µs) (Imax): 20 kA
Capacidade máxima de resistência a curto-circuito (ISCCR): 5 kA
Tipo de contacto de sinalização remota: contacto inversor

Aplicação / Descrição funcional
Supressor combinado universal com parte base e módulo de protecção plug-in para protecção de instalações de baixa tensão contra surtos.
Conceito do dispositivo e dispositivo de comutação DCD concebidos para operação segura em circuitos DC e para utilização em equipamentos de carregamento DC até 1.250 V DC.
Indicação mecânica de funcionamento / falha e substituição fácil dos módulos de protecção sem ferramentas.

Especificações técnicas

• Brand: DEHN
• Tipo / Modelo: DEHNguard M DC ACI 1250 FM
• Nº peça: 972150
• GTIN (EAN): 4013364530850
• Tensão contínua máxima de serviço: 1250 V DC
• Corrente de descarga nominal (8/20 µs): 10 kA
• Corrente máxima de impulso nominal (8/20 µs): 20 kA
• Capacidade máxima de resistência a curto-circuito (ISCCR): 5 kA
• Sinalização remota: contacto inversor flutuante
• Largura: 6 módulos DIN (modular, plug-in)
• Normas / Testes: EN / IEC 61643-41 (Tipo 2), EN 60068 (vibração/choque), IEC 61851-23
• Unidade de embalagem: 1 ST
