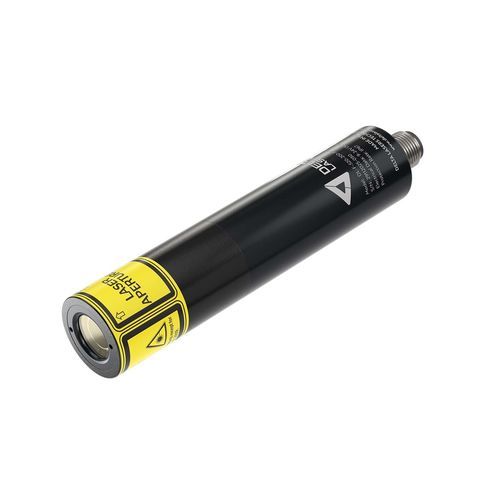

Laser de posicionamento de alinhamento Delta F

azulvermelhoverde

Visão geral do produto
O módulo de linha laser de posicionamento Delta F Series fornece alinhamento preciso e posicionamento fiável para usinagem de peças e automação industrial. Disponível com diodos vermelho, verde e azul, a cabeça laser compacta Ø25 mm oferece projeções fixas em linha, cruz ou ponto com potências ópticas de 1 mW a 200 mW. Opera com 9–24 V DC e possui caixa cilíndrica de alumínio anodizado e suporte de montagem em alumínio para dissipação térmica eficiente e operação contínua em ambientes exigentes.

Principais características

• Design compacto Ø25 mm, grau de proteção IP67
• Carcaça eletricamente isolada
• Potência de saída constante
• Vida útil estimada do laser: 30.000 h
• Garantia de 2 anos
• Tipos de projeção disponíveis: Linha, Cruz, Ponto
• Perfis de linha: Homogéneo ou Gaussiano
• Ângulos de projeção: 5° a 110° (linha homogénea)

Especificações do produto
Potência óptica de saída: 1 mW – 200 mW (exemplos: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW)
Comprimentos de onda: 445 nm, 450 nm, 505 nm, 515 nm, 520 nm, 635 nm, 637 nm, 638 nm (Vermelho/Verde/Azul)
Classe laser: 1, 2, 2M, 3R
Tecnologia: Diodo laser
Tensão de alimentação: 9–24 V DC
Temperatura de operação: -10° a +60° C
Temperatura de armazenagem: -40° a +85° C
Proteção elétrica: Proteção contra inversão de polaridade
Grau de proteção: IP67
Proteção contra impactos: IK10
Montagem: Soluções de montagem padrão e personalizadas disponíveis

Especificações técnicas
Diâmetro da cabeça: Ø25 mm; Dimensões: Ø25 x 109 mm; Peso: 105 g
Foco: Foco fixo
Perfis de projeção: Ponto (B1), Linha (B2), Cruz (B3)
Ópticas de linha: Gaussiana (CL) 90°–110°; Ópticas de linha homogénea precisas (PL) com ângulos 30°, 45°, 60°, 90°, 110° – adequadas para visão artificial e inspeção em alta velocidade
Modulação digital (PWM): 0V–3,3V/5V/Vin; 5 kHz disponível sob pedido
Carcaça: Carcaça cilíndrica em alumínio anodizado com suporte em alumínio
Garantia: 2 anos; Vida útil estimada: 30.000 h
