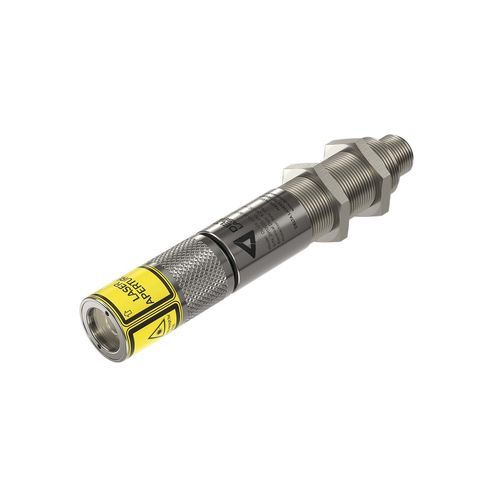

Módulo de díodo laser de onda contínua Delta VXS

CWde estado sólidovermelho

Visão geral
Os lasers da Delta VXS Series são alojados numa caixa industrial em aço inoxidável com foco manual ajustável. Projetados para integração em sistemas de imagem, sensores e máquinas de processamento, oferecem perfis de projeção selecionáveis (ponto, linha, cruz) com largura de feixe reduzida e reajuste sem ferramentas após alteração da distância de projeção. Comprimentos de onda disponíveis: verde, vermelho e IR; potência óptica de 1 mW a 200 mW. Alimentação: 9–24 V CC. As unidades apresentam proteção IP67, mecânica resistente a vibrações, ótica de precisão e vida útil superior a 20.000 horas.

Características principais

• Potência óptica até 200 mW
• Comprimentos de onda: 505–808 nm (verde, vermelho, IR)
• Caixa em aço inoxidável com proteção IP67
• Foco manual, reajustável sem ferramentas
• Opção de caixa eletricamente isolada
• Potência de saída constante e modulação PWM disponível
• Vida útil estimada > 20.000 h; garantia de 2 anos
• Perfis de projeção: Ponto, Linha, Cruz

Especificações técnicas

• Família de modelos: Delta VXS Series
• Material da caixa: Aço inoxidável (opção de isolamento elétrico)
• Grau de proteção: IP67
• Classificação de impacto: IK10
• Perfis de projeção: Ponto / Linha / Cruz
• Opções de potência de saída: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW
• Opções de comprimento de onda: 505, 515, 520, 635, 637, 638, 640, 808 nm
• Classes de laser: Classe 3A, Classe 3R
• Foco: Manual, reajustável sem ferramentas
• Perfis de linha: Gaussiano (90°–110°) e homogéneo com ângulos 20°/30°/45°/60°/90°/110°
• Modulação PWM: 0V–3,3V/5V/Vin; 5 kHz disponível mediante pedido
• Tensão de entrada: 9–24 V CC
• Proteção elétrica: Proteção contra inversão de polaridade
• Rosca do corpo: M18x1 (montagem de ajuste fino); soluções de montagem padrão e personalizadas disponíveis
• Dimensões: Ø20 x 146 mm
• Peso: 200 g
• Temperatura de operação: -10 °C a +60 °C; armazenamento: -40 °C a +85 °C
• Vida útil estimada: > 20.000 h
• Garantia: 2 anos
