Laser de posicionamento de alinhamento Delta VX

visívelde comprimentos de onda múltiplosazul

Visão geral do produto

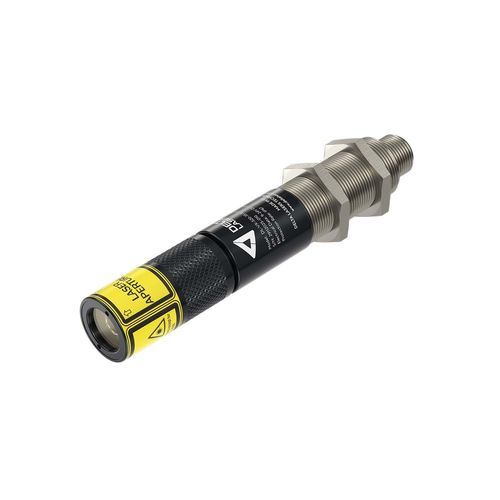

A série Delta VX é um laser de posicionamento industrial com foco ajustável, projetado para alinhamentos precisos, processamento de peças e aplicações de visão artificial. Disponível em violeta, azul, verde e vermelho, com potências de saída até 150 mW. O invólucro compacto Ø20 mm em alumínio anodizado inclui rosca M18x1 para instalação e ajuste fino. Modos de projeção: ponto, linha gaussiana ou homogênea, padrões DOE multi-linhas e projeção em cruz. Projeto com proteção IP67 e resistência a vibrações. Alimentação: 9–24 V CC.

Principais características

• Design compacto com invólucro Ø20 mm
• Proteção IP67 (resistente a poeira e água)
• Invólucro eletricamente isolado
• Foco manual (variantes com foco fixo disponíveis)
• Potência de saída constante
• Vida útil típica >20.000 h
• Garantia de 2 anos
• Modos de projeção: ponto, linha, cruz; suporta padrões DOE multi-linhas

Especificações do produto
Potência de saída: 5 mW, 10 mW, 20 mW, 35 mW, 50 mW, 80 mW, 90 mW, 100 mW, 120 mW, 150 mW
Comprimentos de onda: 405 nm, 445 nm, 450 nm, 520 nm, 635 nm, 637 nm, 638 nm
Classe do laser: 1, 2, 2M, 3R
Cores: violeta, azul, verde, vermelho
Tecnologia: laser de diodo
Temperatura de operação: -10 °C a +60 °C
Temperatura de armazenamento: -40 °C a +85 °C
Tensão de entrada: 9–24 V CC
Proteção elétrica: proteção contra inversão de polaridade
Perfis de projeção: Ponto (B1), Linha (B2), Cruz (B3)
Linha gaussiana: CL 90°–110°
Linha homogênea (ângulos leque): 20°, 30°, 45°, 60°, 90°, 110°
Foco: manual (MF) ou fixo (F)
Modulação digital (PWM): 0 V–3,3 V/5 V/Vin, 5 kHz (sob consulta)
Invólucro: alumínio anodizado, rosca M18x1
Dimensões e peso: Ø20 x 146 mm, 100 g
Grau de proteção: IP67
Índice de impacto: IK10
Montagem: rosca M18x1 regulável; soluções de montagem padrão e personalizadas disponíveis

Especificações técnicas

• Família de modelos: Delta VX Series
• Diâmetro do invólucro: Ø20 mm
• Material do invólucro: alumínio anodizado
• Rosca de montagem: M18x1 (regulável)
• Potências disponíveis: 5 mW a 150 mW (múltiplos passos)
• Comprimentos de onda disponíveis: 405, 445, 450, 520, 635, 637, 638 nm
• Tipos de projeção: ponto, linha gaussiana, linha homogênea, cruz, padrões DOE
• Opções de foco: manual ou fixo
• Modulação: PWM 0 V–3,3 V/5 V/Vin (5 kHz sob consulta)
• Faixa de temperatura de operação: -10 °C a +60 °C
• Faixa de temperatura de armazenamento: -40 °C a +85 °C
• Grau de entrada: IP67
• Proteção contra impactos: IK10
• Dimensões e peso: Ø20 x 146 mm, 100 g
• Entrada elétrica: 9–24 V CC com proteção contra inversão de polaridade
• Vida útil típica: >20.000 h
