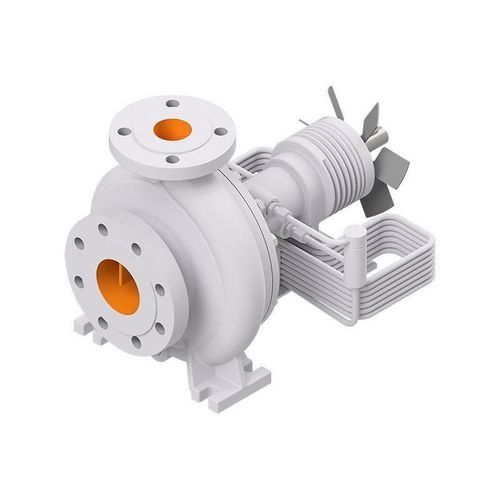

Bomba centrífuga de voluta NHX

para água quentede águaautoescorvante

Descrição
O tipo NHX foi projetado para uso em instalações de água quente de médio e grande porte. É uma bomba de voluta monobloco monestágio com conexão de sucção axial e conexão de descarga centrada, orientada verticalmente para cima. O projeto da bomba de circulação de água quente DICKOW baseia-se em longa experiência no setor e garante operação fiável.

Sistema de arrefecimento e desgasificação
O sistema de arrefecimento e desgasificação patenteado pela DICKOW mantém temperaturas moderadas na região dos mancais lisos e assegura um filme líquido estável na folga da vedação mecânica.

Operação e manutenção
A bomba é autoescorvante e não necessita de arrefecimento externo por ar ou água. Não são necessárias intervenções externas intensivas em pessoal. Altas temperaturas nos mancais são evitadas mesmo sob condições de carga extremas. Menores custos de ciclo de vida graças à hidráulica eficiente e baixa manutenção.

Aplicações

• Indústria química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Sistemas de aquecimento industriais / Fluidos de transferência de calor
• Energias renováveis / Engenharia ambiental

Documentação
Folheto (alemão & inglês) e corte seccional (alemão & inglês) disponíveis.

Curvas características
Curvas características para várias velocidades disponíveis (incl. 1450, 1750, 2900, 3500 min−1).

Características / Especificações

• Tipo: NHX (bomba de voluta monobloco monestágio com vedação mecânica para aplicações de água quente)
• Q máx.: 1400 m³/h (6160 g.p.m.)**
• H máx.: 220 m (722 ft)**
• Pressão de serviço: 40 bar (580 psi)*
• Temperatura: 220° C (428° F)*
• Velocidade máx.: 3500 min−1
• Vedação: vedação mecânica
• Instalação: horizontal
• Autoescorvante: sim
• Mancais: mancais de rolamento, mancais lisos
• Lubrificação: graxa
• Materiais: ferro fundido nodular / fundição de aço
• Normas: DIN EN ISO 2858, ISO 5199
• Proteção Ex: Categoria 2 / Zona 1
• * pressões e temperaturas superiores disponíveis mediante pedido
• ** dependente do tamanho e da velocidade
