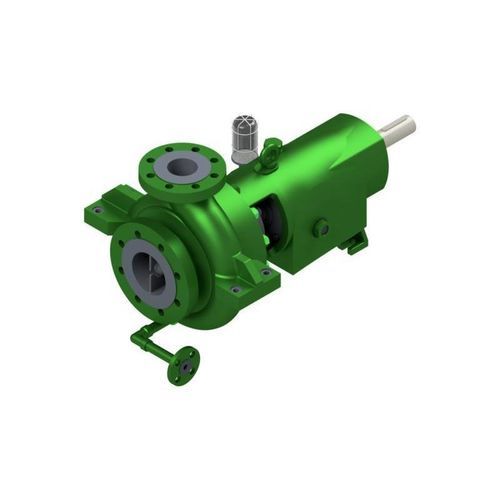

Bomba centrífuga NCR

para hidrocarbonetosde óleopara produtos químicos

Descrição
A NCR é uma bomba centrífuga de voluta, de estágio único, projetada para aplicações de processo e fabricada segundo API 610, execução OH2. Possui tomador axial e descarga centrada orientada verticalmente para cima. O corpo inclui apoios fundidos para suspensão de eixo central e um dreno soldado e flangeado. A vedação à atmosfera é feita por anéis perfilados metal-to-metal; a câmara de vedação permite instalação de selos mecânicos conforme API 682.

Aplicações

• Petróleo & Gás
• Química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Abastecimento & Aviação
• Terminais / Fazendas de tanques
• Energia renovável / Tecnologia ambiental

Observações
* Pressões e temperaturas maiores disponíveis sob consulta
** Dependendo do tamanho e da velocidade

Especificações técnicas

• Tipo: NCR
• Construção: bomba de voluta monostágio, construção de processo, API 610, versão OH2
• Q máx: 1400 m³/h [6160 g.p.m.]**
• H máx: 250 m [820 ft]**
• Pressão de operação: 40 bar [580 psi]*
• Temperatura: 250 °C [480 °F]*
• Rotação máx.: 3500 min−1
• Vedação: selo mecânico; vedação à atmosfera: anéis profilados metal-to-metal
• Rolamentos: rolamento de rolos cilíndricos + par de rolamentos de esferas de contato angular em arranjo back-to-back; vedações de rolamento intercambiáveis em ambos os lados
• Instalação: horizontal
• Autoescorvante: não
• Lubrificação: óleo
• Materiais: Duplex, ligas à base de Ni, ferro nodular / fundição de aço, fundições austeníticas
• Normas: API 610, API 682
• Proteção Ex: Categoria 2 / Zona 1
