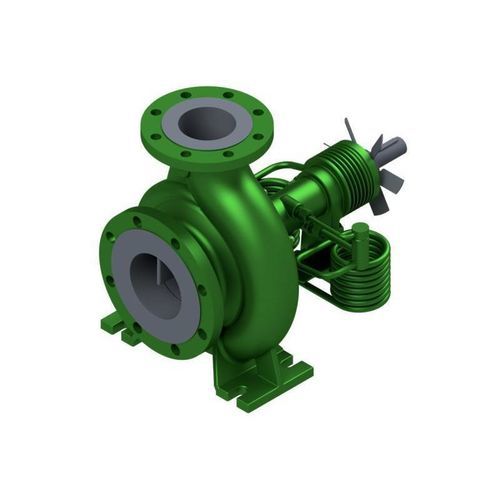

Bomba centrífuga de voluta NKX

para óleo diatérmicoautoescorvanteestacionária

Descrição do produto
A Type NKX é uma bomba normalizada monostágio segundo EN 733, projetada para aplicações com óleo térmico. Dimensões fora do quadro podem ser adaptadas aos requisitos do operador e escalonadas para atingir um rendimento ótimo.

Características construtivas
Esta bomba é uma bomba voluta monostágio de aspiração simples em construção leve, com tomada de sucção axial e tomada de descarga centrada, orientada verticalmente para cima. O equilíbrio do empuxo axial é efetuado por furos de alivio.

Roleamentos e vedação
O eixo da bomba é suportado no lado da roda por um rolamento liso em SiC e no lado do acionamento por um rolamento de rolamento lubrificado a gordura. O sistema patenteado de arrefecimento e desgasificação garante uma ventilação contínua do compartimento da vedação mecânica; não é necessária intervenção externa. A bomba é auto‑ventilante.

Limites de operação
O arrefecimento adicional permite a operação até 3500 min−1. A temperatura do rolamento de contato nunca excede 100 °C, mesmo sob condições de carga extremas.

Aplicações

• Petróleo & Gás
• Química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Sistemas de abastecimento & Aviação
• Sistemas de aquecimento industriais / fluido térmico
• Tanques / terminais de armazenamento
• Energia renovável / tecnologia ambiental

Características / Especificações

• Q máx.: 500 m³/h [2200 g.p.m.]**
• H máx.: 140 m [460 ft]**
• Pressão de operação: 10 bar [145 psi]*
• Temperatura: 350 °C [660 °F]*
• Velocidade máx.: 3500 min−1
• Vedação: vedação mecânica
• Instalação: horizontal
• Auto‑escorvante: sim
• Suporte de rolamentos: rolamento (lado acionamento), rolamento liso SiC (lado roda)
• Lubrificação: gordura
• Materiais: ferro fundido nodular
• Normas: DIN EN 733, ISO 5199
• Proteção Ex: Categoria 2 / Zona 1
• Observações: * pressões e temperaturas superiores mediante pedido; ** dependendo da dimensão e da velocidade
